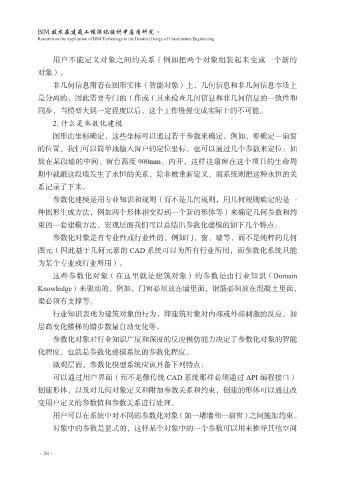

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

用户不能定义对象之间的关系（例如把两个对象组装起来变成一个新的
对象）。
非几何信息附着在图形实体（智能对象）上，几何信息和非几何信息本质上

是分离的，因此需要专门的工作或工具来检查几何信息和非几何信息的一致性和
同步，当模型大到一定程度以后，这个工作慢慢变成实际上的不可能。
2. 什么是参数化建模
图形由坐标确定，这些坐标可以通过若干参数来确定。例如，要确定一扇窗

的位置，我们可以简单地输入窗户的定位坐标，也可以通过几个参数来定位：如
放在某段墙的中间、窗台高度 900mm、内开，这样这扇窗在这个项目的生命周
期中就跟这段墙发生了永恒的关系，除非被重新定义，而系统则把这种永恒的关
系记录了下来。

参数化建模是用专业知识和规则（而不是几何规则，用几何规则确定的是一
种图形生成方法，例如两个形体相交得到一个新的形体等）来确定几何参数和约
束的一套建模方法，宏观层面我们可以总结出参数化建模的如下几个特点：
参数化对象是有专业性或行业性的，例如门、窗、墙等，而不是纯粹的几何

图元（因此基于几何元素的 CAD 系统可以为所有行业所用，而参数化系统只能
为某个专业或行业所用）。
这些参数化对象（在这里就是建筑对象）的参数是由行业知识（Domain
Knowledge）来驱动的。例如，门窗必须放在墙里面，钢筋必须放在混凝土里面，

梁必须有支撑等。
行业知识表现为建筑对象的行为，即建筑对象对内部或外部刺激的反应，如
层高变化楼梯的踏步数量自动变化等。
参数化对象对行业知识广度和深度的反应模仿能力决定了参数化对象的智能

化程度，也就是参数化建模系统的参数化程度。
微观层面，参数化模型系统应该具备下列特点：
可以通过用户界面（而不是像传统 CAD 系统那样必须通过 API 编程接口）
创建形体，以及对几何对象定义和附加参数关系和约束，创建的形体可以通过改

变用户定义的参数值和参数关系进行处理。
用户可以在系统中对不同的参数化对象（如一堵墙和一扇窗）之间施加约束。
对象中的参数是显式的，这样某个对象中的一个参数可以用来推导其他空间

·34·
