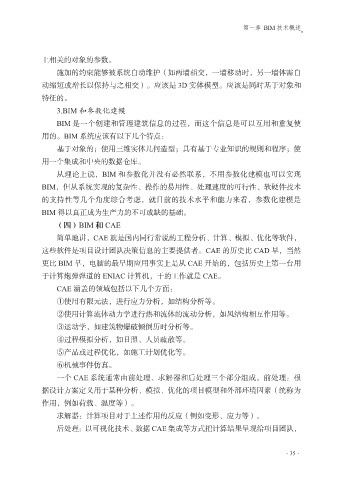

第一章 BIM 技术概述
上相关的对象的参数。
施加的约束能够被系统自动维护（如两墙相交，一墙移动时，另一墙体需自
动缩短或增长以保持与之相交）。应该是 3D 实体模型。应该是同时基于对象和
特征的。
3.BIM 和参数化建模
BIM 是一个创建和管理建筑信息的过程，而这个信息是可以互用和重复使
用的。BIM 系统应该有以下几个特点：
基于对象的；使用三维实体几何造型；具有基于专业知识的规则和程序；使
用一个集成和中央的数据仓库。
从理论上说，BIM 和参数化并没有必然联系，不用参数化建模也可以实现
BIM，但从系统实现的复杂性、操作的易用性、处理速度的可行性、软硬件技术
的支持性等几个角度综合考虑，就目前的技术水平和能力来看，参数化建模是
BIM 得以真正成为生产力的不可或缺的基础。
（四）BIM 和 CAE
简单地讲，CAE 就是国内同行常说的工程分析、计算、模拟、优化等软件，
这些软件是项目设计团队决策信息的主要提供者。CAE 的历史比 CAD 早，当然
更比 BIM 早，电脑的最早期应用事实上是从 CAE 开始的，包括历史上第一台用
于计算炮弹弹道的 ENIAC 计算机，干的工作就是 CAE。
CAE 涵盖的领域包括以下几个方面：
①使用有限元法，进行应力分析，如结构分析等。
②使用计算流体动力学进行热和流体的流动分析，如风结构相互作用等。
③运动学，如建筑物爆破倾倒历时分析等。
④过程模拟分析，如日照、人员疏散等。
⑤产品或过程优化，如施工计划优化等。
⑥机械事件仿真。
一个 CAE 系统通常由前处理、求解器和后处理三个部分组成。前处理：根
据设计方案定义用于某种分析、模拟、优化的项目模型和外部环境因素（统称为
作用，例如荷载、温度等）。
求解器：计算项目对于上述作用的反应（例如变形、应力等）。
后处理：以可视化技术、数据 CAE 集成等方式把计算结果呈现给项目团队，
