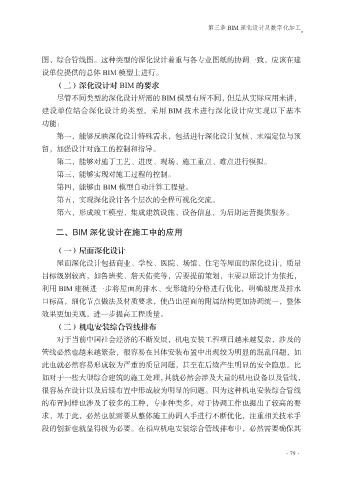

第三章 BIM 深化设计及数字化加工

图、综合管线图。这种类型的深化设计着重与各专业图纸的协调一致，应该在建
设单位提供的总体 BIM 模型上进行。
（二）深化设计对 BIM 的要求

尽管不同类型的深化设计所需的 BIM 模型有所不同，但是从实际应用来讲，
建设单位结合深化设计的类型，采用 BIM 技术进行深化设计应实现以下基本
功能：
第一，能够反映深化设计特殊需求，包括进行深化设计复核、末端定位与预

留，加强设计对施工的控制和指导。
第二，能够对施丁工艺、进度、现场、施工重点、难点进行模拟。
第三，能够实现对施工过程的控制。
第四，能够由 BIM 模型自动计算工程量。

第五，实现深化设计各个层次的全程可视化交流。
第六，形成竣工模型，集成建筑设施、设备信息，为后期运营提供服务。

二、BIM 深化设计在施工中的应用

（一）屋面深化设计
屋面深化设计包括商业、学校、医院、场馆、住宅等屋面的深化设计，质量
目标级别较高，如鲁班奖、詹天佑奖等，需要提前策划，主要以原设计为依托，
利用 BIM 建模进一步将屋面的排水、变形缝的分格进行优化，明确坡度及排水

口标高，细化节点做法及材质要求，使凸出屋面的附属结构更加协调统一，整体
效果更加美观，进一步提高工程质量。
（二）机电安装综合管线排布
对于当前中国社会经济的不断发展，机电安装工程项目越来越复杂，涉及的

管线必然也越来越繁杂，很容易在具体安装布置中出现较为明显的混乱问题，如
此也就必然容易形成较为严重的质量问题，甚至在后续产生明显的安全隐患。比
如对于一些大型综合建筑的施工处理，其就必然会涉及大量的机电设备以及管线，
很容易在设计以及后续布置中形成较为明显的问题。因为这种机电安装综合管线

的布置同样也涉及了较多的工种，专业种类多，对于协调工作也提出了较高的要
求，基于此，必然也就需要从整体施工协调入手进行不断优化，注重相关技术手
段的创新也就显得极为必要。在相应机电安装综合管线排布中，必然需要确保其
