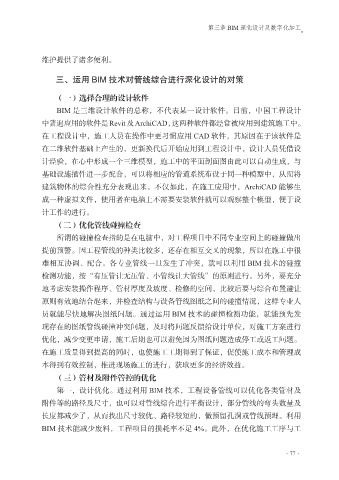

第三章 BIM 深化设计及数字化加工
维护提供了诸多便利。
三、运用 BIM 技术对管线综合进行深化设计的对策
（一）选择合理的设计软件
BIM 是三维设计软件的总称，不代表某一设计软件。目前，中国工程设计
中普遍应用的软件是Revit及ArchiCAD，这两种软件都经常被应用到建筑施工中。
在工程设计中，施工人员在操作中更习惯应用 CAD 软件，其原因在于该软件是
在二维软件基础上产生的，更新换代后开始应用到工程设计中，设计人员凭借设
计经验，在心中形成一个三维模型，施工中的平面剖面图由此可以自动生成，与
基础设施插件进一步配合，可以将相应的管道系统布设于同一种模型中，从而将
建筑物体的综合性充分表现出来。不仅如此，在施工应用中，ArchiCAD 能够生
成一种虚拟文件，使用者在电脑上不需要安装软件就可以观察整个模型，便于设
计工作的进行。
（二）优化管线碰撞检查
所谓的碰撞检查指的是在电脑中，对工程项目中不同专业空间上的碰撞做出
提前预警。因工程管线的种类比较多，还存在相互交叉的现象，所以在施工中很
难相互协调、配合。各专业管线一旦发生了冲突，就可以利用 BIM 技术的碰撞
检测功能，按“有压管让无压管、小管线让大管线”的原则进行。另外，要充分
地考虑安装操作程序、管材厚度及坡度、检修的空间，比较后要与综合布置避让
原则有效地结合起来，并检查结构与设备管线图纸之间的碰撞情况，这样专业人
员就能尽快地解决图纸问题。通过运用 BIM 技术的碰撞检测功能，就能预先发
现存在的图纸管线碰撞冲突问题，及时将问题反馈给设计单位，对施工方案进行
优化，减少变更申请，施工后期也可以避免因为图纸问题造成停工或返工问题。
在施工质量得到提高的同时，也使施工工期得到了保证，促使施工成本和管理成
本得到有效控制，推进现场施工的进行，获取更多的经济效益。
（三）管材及附件管控的优化
第一，设计优化。通过利用 BIM 技术，工程设备管线可以优化各类管材及
附件等的路径及尺寸，也可以对管线综合进行平衡设计，部分管线的弯头数量及
长度都减少了，从而找出尺寸较优、路径较短的，做预留孔洞或管线预埋。利用
BIM 技术能减少废料，工程项目的损耗率不足 4%。此外，在优化施工工序与工
