第三章 BIM 深化设计及数字化加工

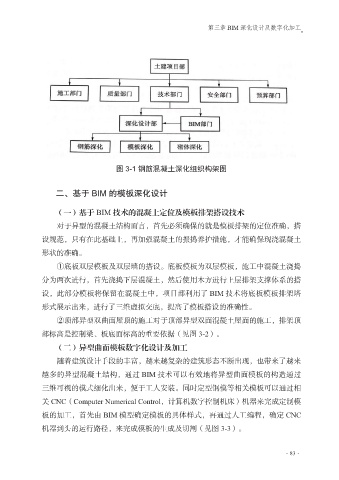

图 3-1 钢筋混凝土深化组织构架图
二、基于 BIM 的模板深化设计
（一）基于 BIM 技术的混凝土定位及模板排架搭设技术
对于异型的混凝土结构而言，首先必须确保的就是模板排架的定位准确，搭
设规范，只有在此基础上，再加强混凝土的振捣养护措施，才能确保现浇混凝土
形状的准确。
①底板双层模板及双层墙的搭设。底板模板为双层模板，施工中混凝土浇捣
分为两次进行，首先浇捣下层混凝土，然后使用木方进行上层排架支撑体系的搭
设，此部分模板将保留在混凝土中，项目部利用了 BIM 技术将底板模板排架塔
形式展示出来，进行了三维虚拟交底，提高了模板搭设的准确性。
②顶部异型双曲面屋顶的施工对于顶部异型双面混凝土屋面的施工，排架顶
部标高是控制梁、板底面标高的重要依据（见图 3-2）。
（二）异型曲面模板数字化设计及加工
随着建筑设计手段的丰富，越来越复杂的建筑形态不断出现，也带来了越来
越多的异型混凝土结构，通过 BIM 技术可以有效地将异型曲面模板的构造通过
三维可视的模式细化出来，便于工人安装。同时定型钢模等相关模板可以通过相
关 CNC（Computer Numerical Control，计算机数字控制机床）机器来完成定制模
板的加工，首先由 BIM 模型确定模板的具体样式，再通过人工编程，确定 CNC
机器到头的运行路径，来完成模板的生成及切割（见图 3-3）。
·83·
