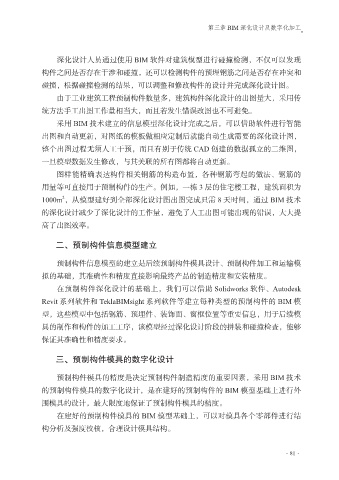

第三章 BIM 深化设计及数字化加工
深化设计人员通过使用 BIM 软件对建筑模型进行碰撞检测，不仅可以发现
构件之间是否存在干涉和碰撞，还可以检测构件的预埋钢筋之间是否存在冲突和
碰撞，根据碰撞检测的结果，可以调整和修改构件的设计并完成深化设计图。
由于工业建筑工程预制构件数量多，建筑构件深化设计的出图量大，采用传
统方法手工出图工作量相当大，而且若发生错误改图也不可避免。
采用 BIM 技术建立的信息模型深化设计完成之后，可以借助软件进行智能
出图和自动更新，对图纸的模板做相应定制后就能自动生成需要的深化设计图，
整个出图过程无须人工干预，而且有别于传统 CAD 创建的数据孤立的二维图，
一旦模型数据发生修改，与其关联的所有图都将自动更新。
图样能精确表达构件相关钢筋的构造布置，各种钢筋弯起的做法、钢筋的
用量等可直接用于预制构件的生产。例如，一栋 3 层的住宅楼工程，建筑面积为
2
1000m ，从模型建好到全部深化设计图出图完成只需 8 天时间，通过 BIM 技术
的深化设计减少了深化设计的工作量，避免了人工出图可能出现的错误，大大提
高了出图效率。
二、预制构件信息模型建立
预制构件信息模型的建立是后续预制构件模具设计、预制构件加工和运输模
拟的基础，其准确性和精度直接影响最终产品的制造精度和安装精度。
在预制构件深化设计的基础上，我们可以借助 Solidworks 软件、Autodesk
Revit 系列软件和 TeklaBIMsight 系列软件等建立每种类型的预制构件的 BIM 模
型，这些模型中包括钢筋、预埋件、装饰面、窗框位置等重要信息，用于后续模
具的制作和构件的加工工序，该模型经过深化设计阶段的拼装和碰撞检查，能够
保证其准确性和精度要求。
三、预制构件模具的数字化设计
预制构件模具的精度是决定预制构件制造精度的重要因素，采用 BIM 技术
的预制构件模具的数字化设计，是在建好的预制构件的 BIM 模型基础上进行外
围模具的设计，最大限度地保证了预制构件模具的精度。
在建好的预制构件模具的 BIM 模型基础上，可以对模具各个零部件进行结
构分析及强度校核，合理设计模具结构。
·81·
