第三章 BIM 深化设计及数字化加工

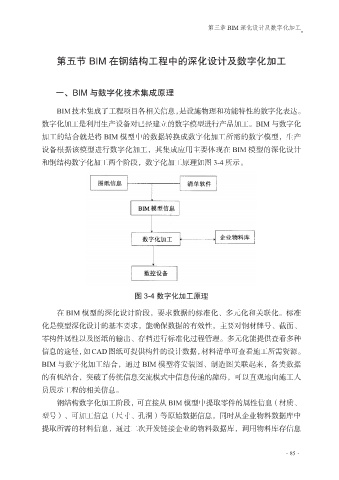

第五节 BIM 在钢结构工程中的深化设计及数字化加工

一、BIM 与数字化技术集成原理

BIM技术集成了工程项目各相关信息，是设施物理和功能特性的数字化表达。
数字化加工是利用生产设备对已经建立的数字模型进行产品加工。BIM 与数字化

加工的结合就是将 BIM 模型中的数据转换成数字化加工所需的数字模型，生产
设备根据该模型进行数字化加工，其集成应用主要体现在 BIM 模型的深化设计
和钢结构数字化加工两个阶段，数字化加工原理如图 3-4 所示。

图 3-4 数字化加工原理

在 BIM 模型的深化设计阶段，要求数据的标准化、多元化和关联化。标准
化是模型深化设计的基本要求，能确保数据的有效性，主要对钢材牌号、截面、
零构件属性以及图纸的输出、存档进行标准化过程管理。多元化能提供查看多种

信息的途径，如CAD图纸可提供构件的设计数据，材料清单可查看施工所需资源。
BIM 与数字化加工结合，通过 BIM 模型将安装图、制造图关联起来，各类数据
的有机结合，突破了传统信息交流模式中信息传递的障碍，可以直观地向施工人
员展示工程的相关信息。

钢结构数字化加工阶段，可直接从 BIM 模型中提取零件的属性信息（材质、
型号）、可加工信息（尺寸、孔洞）等原始数据信息，同时从企业物料数据库中
提取所需的材料信息，通过二次开发链接企业的物料数据库，调用物料库存信息
