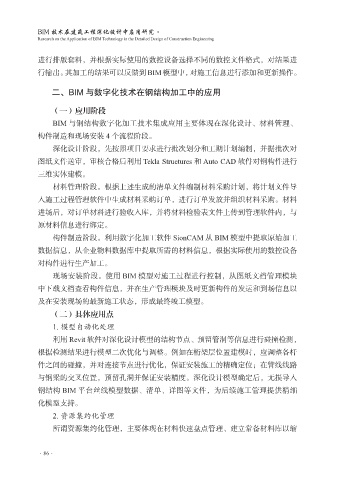

进行排版套料，并根据实际使用的数控设备选择不同的数控文件格式，对结果进
行输出。其加工的结果可以反馈到 BIM 模型中，对施工信息进行添加和更新操作。

二、BIM 与数字化技术在钢结构加工中的应用

（一）应用阶段
BIM 与钢结构数字化加工技术集成应用主要体现在深化设计、材料管理、
构件制造和现场安装 4 个流程阶段。

深化设计阶段，先按照项目要求进行批次划分和工期计划编制，并据批次对
图纸文件送审，审核合格后利用 Tekla Struetures 和 Auto CAD 软件对钢构件进行
三维实体建模。
材料管理阶段。根据上述生成的清单文件编制材料采购计划，将计划文件导

入施工过程管理软件中生成材料采购订单，进行订单发放并组织材料采购。材料
进场后，对订单材料进行验收入库，并将材料检验表文件上传到管理软件内，与
原材料信息进行绑定。
构件制造阶段。利用数字化加工软件 SionCAM 从 BIM 模型中提取原始加工

数据信息，从企业物料数据库中提取所需的材料信息，根据实际使用的数控设备
对构件进行生产加工。
现场安装阶段。使用 BIM 模型对施工过程进行控制，从图纸文档管理模块
中下载文档查看构件信息，并在生产管理模块及时更新构件的发运和到场信息以

及在安装现场的最新施工状态，形成最终竣工模型。
（二）具体应用点
1. 模型自动化处理
利用 Revit 软件对深化设计模型的结构节点、预留管洞等信息进行碰撞检测，

根据检测结果进行模型二次优化与调整。例如在桁架层位置建模时，应调整各杆
件之间的碰撞，并对连接节点进行优化，保证安装施工的精确定位；在管线线路
与钢梁的交叉位置，预留孔洞并保证安装精度。深化设计模型确定后，无损导入
钢结构 BIM 平台丝线模型数据、清单、详图等文件，为后续施工管理提供精细

化模型支持。
2. 资源集约化管理
所谓资源集约化管理，主要体现在材料快速盘点管理、建立常备材料库以缩
