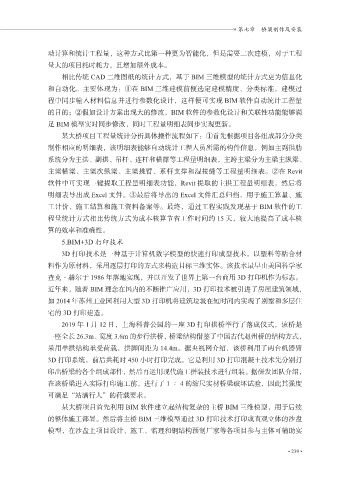

» 第七章 桥梁制作及安装

动计算和统计工程量，这种方式比第一种更为智能化，但是需要二次建模，对于工程
量大的项目耗时耗力，且增加额外成本。
相比传统 CAD 二维图纸的统计方式，基于 BIM 三维模型的统计方式更为信息化
和自动化。主要体现为：①在 BIM 三维建模前便选定建模精度、分类标准，建模过
程中同步输入材料信息并进行参数化设计，这样便可实现 BIM 软件自动统计工程量

的目的；②假如设计方案出现大的修改，BIM 软件的参数化设计和关联性功能能够满
足 BIM 模型实时同步修改，同时工程量明细表同步实现更新。
某大桥项目工程量统计分析具体操作流程如下：①首先根据项目各组成部分分类

制作相应的明细表，该明细表能够自动统计工程人员所需的构件信息，例如主副拱肋
系统分为主拱、副拱、吊杆、连杆和横撑等工程量明细表，主跨主梁分为主梁主纵梁、
主梁横梁、主梁次纵梁、主梁挑臂、系杆支撑和湿接缝等工程量明细表。②在 Revit
软件中可实现一键提取工程量明细表功能，Revit 提取的主拱工程量明细表，然后将

明细表导出成 Excel 文件。③最后将导出的 Excel 文件汇总归档，用于施工算量、施
工计价、施工结算和施工资料备案等。最终，通过工程实践发现基于 BIM 软件的工
程量统计方式相比传统方式为成本核算节省工作时间约 15 天，较大地提高了成本核

算的效率和准确性。
5.BIM+3D 打印技术
3D 打印技术是一种基于计算机数字模型的快速打印成型技术，以塑料等粘合材
料作为原材料，采用逐层打印的方式来构造目标三维实体。该技术最早由美国科学家
查克·赫尔于 1986 年落地实现，并以开发了世界上第一台商用 3D 打印机作为标志。

近年来，随着 BIM 理念在国内的不断推广应用，3D 打印技术被引进了房屋建筑领域，
如 2014 年苏州工业园利用大型 3D 打印机将建筑垃圾在短时间内实现了别墅和多层住
宅的 3D 打印建造。

2019 年 1 月 12 日，上海科普公园的一座 3D 打印拱桥举行了落成仪式，该桥是
一座全长 26.3m、宽度 3.6m 的步行拱桥，桥梁结构借鉴了中国古代赵州桥的结构方式，
采用单拱结构承受荷载，拱脚间距为 14.4m。据央视网介绍，该桥利用了两台机器臂
3D 打印系统，前后共耗时 450 小时打印完成。它是利用 3D 打印混凝土技术先分别打

印出桥梁的各个组成部件，然后再运用现代施工拼装技术进行组装。据研发团队介绍，
在该桥梁进入实际打印施工前，进行了 1 ∶ 4 的缩尺实材桥梁破坏试验，因此其强度
可满足“站满行人”的荷载要求。
某大桥项目首先利用 BIM 软件建立起结构复杂的主桥 BIM 三维模型，用于后续

的整体施工部署。然后将主桥 BIM 三维模型通过 3D 打印技术打印成直观立体的沙盘
模型，在沙盘上项目设计、施工、监理和钢结构预制厂家等各项目参与主体可辅助实

• 239 •
