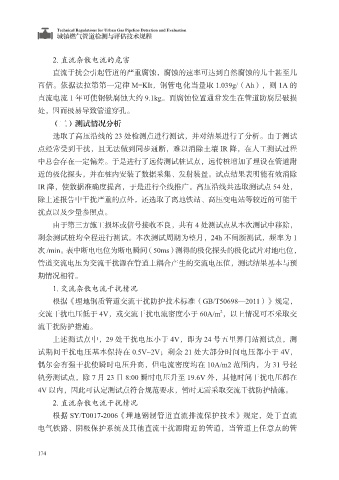

Technical Regulations for Urban Gas Pipeline Detection and Evaluation
城镇燃气管道检测与评估技术规程
2. 直流杂散电流的危害
直流干扰会引起管道的严重腐蚀，腐蚀的速率可达到自然腐蚀的几十甚至几
百倍。依据法拉第第一定律 M=KIt，钢管电化当量取 1.039g/（Ah），则 1A 的
直流电流 1 年可使钢铁腐蚀大约 9.1kg。而腐蚀位置通常发生在管道防腐层破损
处，因而极易导致管道穿孔。
（二）测试情况分析
选取了高压沿线的 23 处检测点进行测试，并对结果进行了分析。由于测试
点经常受到干扰，且无法做到同步通断，难以消除土壤 IR 降，在人工测试过程
中总会存在一定偏差。于是进行了远传测试桩试点，远传桩增加了埋设在管道附
近的极化探头，并在桩内安装了数据采集、发射装置。试点结果表明能有效消除
IR 降，使数据准确度提高，于是进行全线推广。高压沿线共选取测试点 54 处，
除上述报告中干扰严重的点外，还选取了离地铁站、高压变电站等较近的可能干
扰点以及少量参照点。
由于第三方施工损坏或信号接收不良，共有 4 处测试点从本次测试中移除，
剩余测试桩均全程进行测试。本次测试周期为整月，24h 不间断测试，频率为 1
次 /min。表中断电电位为断电瞬间（50ms）测得的极化探头的极化试片对地电位，
管道交流电压为交流干扰源在管道上耦合产生的交流电压值，测试结果基本与预
期情况相符。
1. 交流杂散电流干扰情况
根据《埋地钢质管道交流干扰防护技术标准（GB/T50698—2011）》规定，
2
交流干扰电压低于 4V，或交流干扰电流密度小于 60A/m ，以上情况可不采取交
流干扰防护措施。
上述测试点中，29 处干扰电压小于 4V，即为 24 号五里界门站测试点，测
试期间干扰电压基本保持在 0.5V~2V；剩余 21 处大部分时间电压都小于 4V，
偶尔会有强干扰使瞬时电压升高，但电流密度均在 10A/m2 范围内，为 31 号轻
轨旁测试点，除 7 月 23 日 8:00 瞬时电压升至 19.6V 外，其他时间干扰电压都在
4V 以内，因此可认定测试点符合规范要求，暂时无需采取交流干扰防护措施。
2. 直流杂散电流干扰情况
根据 SY/T0017-2006《埋地钢制管道直流排流保护技术》规定，处于直流
电气铁路、阴极保护系统及其他直流干扰源附近的管道，当管道上任意点的管
174
