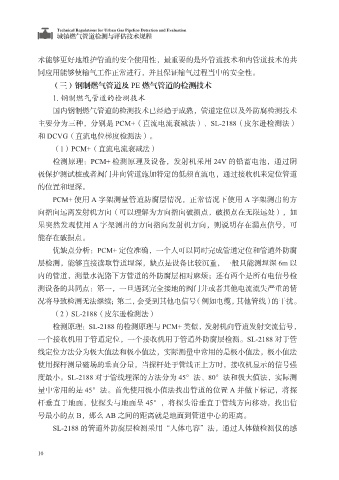

城镇燃气管道检测与评估技术规程

术能够更好地维护管道的安全使用性，最重要的是外管道技术和内管道技术的共
同应用能够使输气工作正常进行，并且保证输气过程当中的安全性。
（三）钢制燃气管道及 PE 燃气管道的检测技术

1. 钢制燃气管道的检测技术
国内钢制燃气管道的检测技术已经趋于成熟，管道定位以及外防腐检测技术
主要分为三种，分别是 PCM+（直流电流衰减法）、SL-2188（皮尔逊检测法）
和 DCVG（直流电位梯度检测法）。

（1）PCM+（直流电流衰减法）
检测原理：PCM+ 检测原理及设备，发射机采用 24V 的铅蓄电池，通过阴
极保护测试桩或者阀门井向管道施加特定的低频直流电，通过接收机来定位管道
的位置和埋深。

PCM+ 使用 A 字架测量管道防腐层情况，正常情况下使用 A 字架测出的方
向指向远离发射机方向（可以理解为方向指向破损点，破损点在无限远处），如
果突然发现使用 A 字架测出的方向指向发射机方向，则说明存在漏点信号，可
能存在破损点。

优缺点分析：PCM+ 定位准确，一个人可以同时完成管道定位和管道外防腐
层检测，能够直接读取管道埋深，缺点是设备比较沉重，一般只能测埋深 6m 以
内的管道，测量水泥路下方管道的外防腐层相对麻烦；还有两个是所有电信号检
测设备的共同点：第一，一旦遇到完全接地的阀门井或者其他电流流失严重的情

况将导致检测无法继续；第二，会受到其他电信号（例如电缆，其他管线）的干扰。
（2）SL-2188（皮尔逊检测法）
检测原理：SL-2188 的检测原理与 PCM+ 类似，发射机向管道发射交流信号，
一个接收机用于管道定位，一个接收机用于管道外防腐层检测。SL-2188 对于管

线定位方法分为极大值法和极小值法，实际测量中常用的是极小值法，极小值法
使用探杆测量磁场的垂直分量，当探杆处于管线正上方时，接收机显示的信号强
度最小。SL-2188 对于管线埋深的方法分为 45°法、80°法和极大值法，实际测
量中常用的是 45°法。首先使用极小值法找出管道的位置 A 并做下标记，将探

杆垂直于地面，使探头与地面呈 45°，将探头沿垂直于管线方向移动，找出信
号最小的点 B，那么 AB 之间的距离就是地面到管道中心的距离。
SL-2188 的管道外防腐层检测采用“人体电容”法，通过人体做检测仪的感
