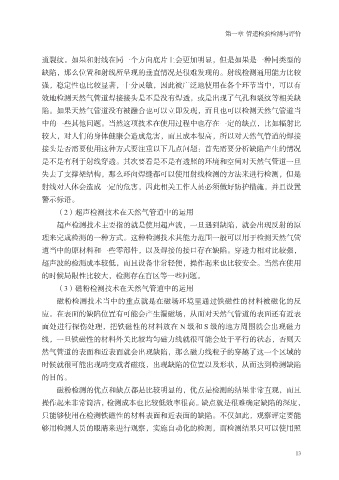

第一章 管道检验检测与评价

道裂纹。如果和射线在同一个方向底片上会更加明显，但是如果是一种同类型的
缺陷，那么位置和射线所呈现的垂直情况是很难发现的。射线检测通用能力比较
强，稳定性也比较显著，十分灵敏，因此被广泛地使用在各个环节当中，可以有

效地检测天然气管道焊接接头是不是没有焊透，或是出现了气孔和裂纹等相关缺
陷。如果天然气管道没有被融合也可以立即发现，而且也可以检测天然气管道当
中的一些其他问题。当然这项技术在使用过程中也存在一定的缺点，比如辐射比
较大，对人们的身体健康会造成危害，而且成本很高，所以对天然气管道的焊接

接头是否需要使用这种方式要注重以下几点问题：首先需要分析缺陷产生的情况
是不是有利于射线穿透。其次要看是不是有透照的环境和空间对天然气管道一旦
失去了支撑架结构，那么环向焊缝都可以使用射线检测的方法来进行检测，但是
射线对人体会造成一定的危害，因此相关工作人员必须做好防护措施，并且设置

警示标语。
（2）超声检测技术在天然气管道中的运用
超声检测技术主要指的就是使用超声波，一旦遇到缺陷，就会出现反射的原
理来完成检测的一种方式。这种检测技术其能力范围一般可以用于检测天然气管

道当中的原材料和一些零部件，以及焊接的接口存在缺陷。穿透力相对比较强，
超声波的检测成本较低，而且设备非常轻便，操作起来也比较安全。当然在使用
的时候局限性比较大，检测存在盲区等一些问题。
（3）磁粉检测技术在天然气管道中的运用

磁粉检测技术当中的重点就是在磁场环境里通过铁磁性的材料被磁化的反
应。在表面的缺陷位置有可能会产生漏磁场，从而对天然气管道的表面还有近表
面处进行探伤处理，把铁磁性的材料放在 N 级和 S 级的地方周围就会出现磁力
线，一旦铁磁性的材料外关比较均匀磁力线就很可能会处于平行的状态，否则天

然气管道的表面和近表面就会出现缺陷，那么磁力线粒子的穿越了这一个区域的
时候就很可能出现畸变或者磁痕，出现缺陷的位置以及形状，从而达到检测缺陷
的目的。
磁粉检测的优点和缺点都是比较明显的，优点是检测的结果非常直观，而且

操作起来非常简洁，检测成本也比较低效率很高。缺点就是很难确定缺陷的深度，
只能够使用在检测铁磁性的材料表面和近表面的缺陷。不仅如此，观察评定要能
够用检测人员的眼睛来进行观察，实施自动化的检测，而检测结果只可以使用照

13
