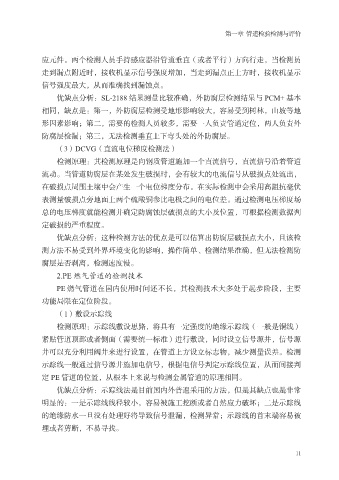

第一章 管道检验检测与评价

应元件。两个检测人员手持感应器沿管道垂直（或者平行）方向行走，当检测员
走到漏点附近时，接收机显示信号强度增加，当走到漏点正上方时，接收机显示
信号强度最大，从而准确找到漏蚀点。

优缺点分析：SL-2188 结果测量比较准确，外防腐层检测结果与 PCM+ 基本
相同，缺点是：第一，外防腐层检测受地形影响较大，容易受到树林，山坡等地
形因素影响；第二，需要的检测人员较多，需要一人负责管道定位，两人负责外
防腐层检漏；第三，无法检测垂直上下弯头处的外防腐层。

（3）DCVG（直流电位梯度检测法）
检测原理：其检测原理是向钢质管道施加一个直流信号，直流信号沿着管道
流动。当管道防腐层在某处发生破损时，会有较大的电流信号从破损点处流出，
在破损点周围土壤中会产生一个电位梯度分布。在实际检测中会采用高阻抗毫伏

表测量破损点旁地面上两个硫酸铜参比电极之间的电位差。通过检测电压梯度场
总的电压梯度就能检测并确定防腐蚀层破损点的大小及位置，可根据检测数据判
定破损的严重程度。
优缺点分析：这种检测方法的优点是可以估算出防腐层破损点大小，且该检

测方法不易受到外界环境变化的影响，操作简单、检测结果准确，但无法检测防
腐层是否剥离，检测速度慢。
2.PE 燃气管道的检测技术
PE 燃气管道在国内使用时间还不长，其检测技术大多处于起步阶段，主要

功能局限在定位阶段。
（1）敷设示踪线
检测原理：示踪线敷设思路，将具有一定强度的绝缘示踪线（一般是铜线）
紧贴管道顶部或者侧面（需要统一标准）进行敷设，同时设立信号源井，信号源

井可以充分利用阀井来进行设置，在管道上方设立标志物，减少测量误差。检测
示踪线一般通过信号源井施加电信号，根据电信号判定示踪线位置，从而间接判
定 PE 管道的位置，从根本上来说与检测金属管道的原理相同。
优缺点分析：示踪线法是目前国内外普遍采用的方法，但是其缺点也是非常

明显的：一是示踪线线径较小，容易被施工挖断或者自然应力破坏；二是示踪线
的绝缘防水一旦没有处理好将导致信号泄漏，检测异常；示踪线的首末端容易被
埋或者剪断，不易寻找。
