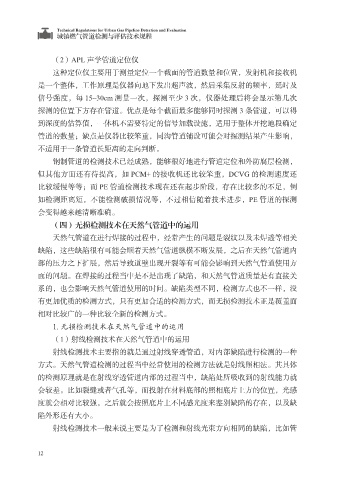

城镇燃气管道检测与评估技术规程

（2）APL 声学管道定位仪
这种定位仪主要用于测量定位一个截面的管道数量和位置，发射机和接收机
是一个整体，工作原理是仪器向地下发出超声波，然后采集反射的频率，延时及

信号强度，每 15~30cm 测量一次，探测至少 3 次，仪器处理后将会显示第几次
探测的位置下方存在管道。优点是每个截面最多能够同时探测 3 条管道，可以得
到深度的估算值，一体机不需要特定的信号加载设施，适用于整体开挖地段确定
管道的数量；缺点是仪器比较笨重，同沟管道铺设可能会对探测结果产生影响，

不适用于一条管道长距离的走向判断。
钢制管道的检测技术已经成熟，能够很好地进行管道定位和外防腐层检测，
但其他方面还有待提高，如 PCM+ 的接收机还比较笨重，DCVG 的检测速度还
比较缓慢等等；而 PE 管道检测技术现在还在起步阶段，存在比较多的不足，例

如检测距离短，不能检测破损情况等，不过相信随着技术进步，PE 管道的探测
会变得越来越清晰准确。
（四）无损检测技术在天然气管道中的运用
天然气管道在进行焊接的过程中，经常产生的问题是裂纹以及未焊透等相关

缺陷，这些缺陷很有可能会顺着天然气管道纵横不断发展，之后在天然气管道内
部的压力之下扩展，然后导致道壁出现开裂等有可能会影响到天然气管道使用方
面的问题。在焊接的过程当中是不是出现了缺陷，和天然气管道质量是有直接关
系的，也会影响天然气管道使用的时间。缺陷类型不同，检测方式也不一样，没

有更加优质的检测方式，只有更加合适的检测方式，而无损检测技术正是覆盖面
相对比较广的一种比较全新的检测方式。
1. 无损检测技术在天然气管道中的运用
（1）射线检测技术在天然气管道中的运用

射线检测技术主要指的就是通过射线穿透管道，对内部缺陷进行检测的一种
方式。天然气管道检测的过程当中经常使用的检测方法就是射线照相法。其具体
的检测原理就是在射线穿透管道内部的过程当中，缺陷处所吸收到的射线能力就
会较差。比如裂缝或者气孔等，而投射在材料底部的照相底片上方的位置，光感

度就会相对比较强，之后就会按照底片上不同感光度来鉴别缺陷的存在，以及缺
陷外形还有大小。
射线检测技术一般来说主要是为了检测和射线光束方向相同的缺陷，比如管

12
