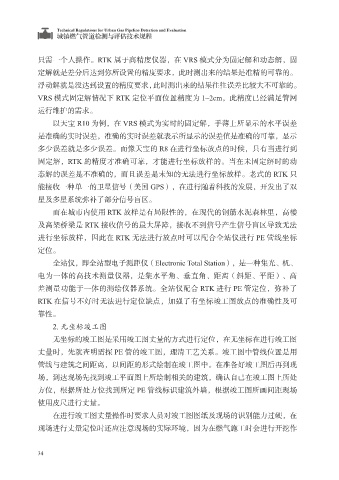

城镇燃气管道检测与评估技术规程

只需一个人操作。RTK 属于高精度仪器，在 VRS 模式分为固定解和动态解，固
定解就是差分后达到你所设置的精度要求，此时测出来的结果是准精的可靠的。
浮动解就是没达到设置的精度要求，此时测出来的结果往往误差比较大不可靠的。

VRS 模式固定解情况下 RTK 定位平面位置精度为 1~2cm，此精度已经满足管网
运行维护的需求。
以天宝 R10 为例，在 VRS 模式为实时的固定解，手薄上所显示的水平误差
是准确的实时误差，准确的实时误差就表示所显示的误差值是准确的可靠，显示

多少误差就是多少误差。而像天宝的 R8 在进行坐标放点的时候，只有当进行到
固定解，RTK 的精度才准确可靠，才能进行坐标放样的。当在未固定解时的动
态解的误差是不准确的，而且误差是未知的无法进行坐标放样。老式的 RTK 只
能接收一种单一的卫星信号（美国 GPS），在进行随着科技的发展，开发出了双

星及多星系统弥补了部分信号盲区。
而在城市内使用 RTK 放样是有局限性的，在现代的钢筋水泥森林里，高楼
及高架桥梁是 RTK 接收信号的最大屏障，接收不到信号产生信号盲区导致无法
进行坐标放样，因此在 RTK 无法进行放点时可以配合全站仪进行 PE 管线坐标

定位。
全站仪，即全站型电子测距仪（Electronic Total Station），是一种集光、机、
电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高
差测量功能于一体的测绘仪器系统。全站仪配合 RTK 进行 PE 管定位，弥补了

RTK 在信号不好时无法进行定位缺点，加强了有坐标竣工图放点的准确性及可
靠性。
2. 无坐标竣工图
无坐标的竣工图是采用竣工图丈量的方式进行定位，在无坐标在进行竣工图

丈量时，先就查明需探 PE 管的竣工图，理清工艺关系。竣工图中管线位置是用
管线与建筑之间距离，以间距的形式绘制在竣工图中。在准备好竣工图后再到现
场，到达现场先找到竣工平面图上所绘制相关的建筑，确认自己在竣工图上所处
方位，根据所处方位找到所定 PE 管线标识建筑外墙，根据竣工图所画间距现场

使用皮尺进行丈量。
在进行竣工图丈量操作时要求人员对竣工图图纸及现场的识别能力过硬，在
现场进行丈量定位时还应注意现场的实际环境，因为在燃气施工时会进行开挖作
