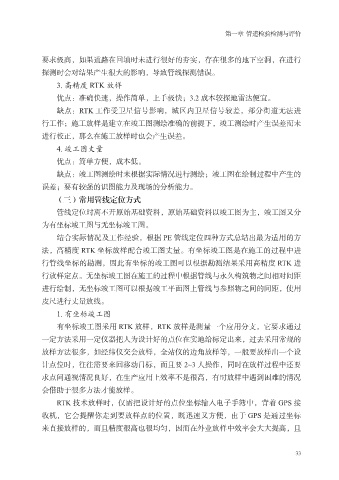

第一章 管道检验检测与评价

要求极高，如果道路在回填时未进行很好的夯实，存在很多的地下空洞，在进行
探测时会对结果产生很大的影响，导致管线探测错误。
3. 高精度 RTK 放样

优点：准确快速，操作简单，上手极快；3.2 成本较探地雷达便宜。
缺点：RTK 工作受卫星信号影响，城区内卫星信号较差，部分街道无法进
行工作；施工放样是建立在竣工图测绘准确的前提下，竣工测绘时产生误差而未
进行校正，那么在施工放样时也会产生误差。

4. 竣工图丈量
优点：简单方便，成本低。
缺点：竣工图测绘时未根据实际情况进行测绘；竣工图在绘制过程中产生的
误差；要有较强的识图能力及现场的分析能力。

（三）常用管线定位方式
管线定位时离不开原始基础资料，原始基础资料以竣工图为主，竣工图又分
为有坐标竣工图与无坐标竣工图。
结合实际情况及工作经验，根据 PE 管线定位四种方式总结出最为适用的方

法，高精度 RTK 坐标放样配合竣工图丈量。有坐标竣工图是在施工的过程中进
行管线坐标的勘测，因此有坐标的竣工图可以根据勘测结果采用高精度 RTK 进
行放样定点。无坐标竣工图在施工的过程中根据管线与永久构筑物之间相对间距
进行绘制，无坐标竣工图可以根据竣工平面图上管线与参照物之间的间距，使用

皮尺进行丈量放线。
1. 有坐标竣工图
有坐标竣工图采用 RTK 放样，RTK 放样是测量一个应用分支，它要求通过
一定方法采用一定仪器把人为设计好的点位在实地给标定出来，过去采用常规的

放样方法很多，如经纬仪交会放样，全站仪的边角放样等，一般要放样出一个设
计点位时，往往需要来回移动目标，而且要 2~3 人操作，同时在放样过程中还要
求点间通视情况良好，在生产应用上效率不是很高，有时放样中遇到困难的情况
会借助于很多方法才能放样。

RTK 技术放样时，仅需把设计好的点位坐标输入电子手簿中，背着 GPS 接
收机，它会提醒你走到要放样点的位置，既迅速又方便，由于 GPS 是通过坐标
来直接放样的，而且精度很高也很均匀，因而在外业放样中效率会大大提高，且
