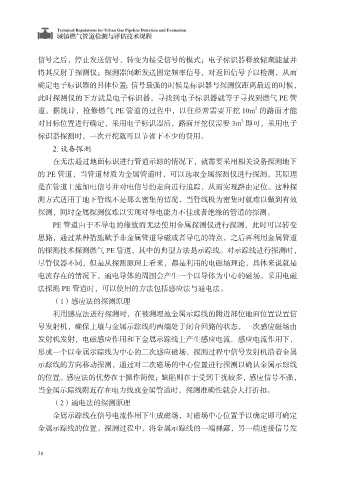

信号之后，停止发送信号，转变为接受信号的模式；电子标识器释放储藏能量并
将其反射于探测仪；探测器间断发送固定频率信号，对返回信号予以检测，从而
确定电子标识器的具体位置；信号最强的时候是标识器与探测仪距离最近的时候，

此时探测仪的下方就是电子标识器，寻找到电子标识器就等于寻找到燃气 PE 管
2
道。据统计，抢修燃气 PE 管道的过程中，以往经常需要开挖 10m 的路面才能
2
对目标位置进行确定，采用电子标识器后，路面开挖仅需要 3m 即可，采用电子
标识器探测时，一次开挖就可以节省下不少的费用。

2. 设备探测
在无法通过地面标识进行管道示踪的情况下，就需要采用相关设备探测地下
的 PE 管道，当管道材质为金属管道时，可以选取金属探测仪进行探测，其原理
是在管道上施加电信号并对电信号的走向进行追踪，从而实现路由定位。这种探

测方式适用于地下管线不是那么密集的情况，当管线极为密集时就难以做到有效
探测，同时金属探测仪难以实现对导电能力不佳或者绝缘的管道的探测。
PE 管道由于不导电的缘故而无法使用金属探测仪进行探测，此时可以转变
思路，通过某种措施赋予非金属管道导磁或者导电的特点，之后再利用金属管道

的探测技术探测燃气 PE 管道，其中的典型方法是示踪线。对示踪线进行探测时，
尽管仪器不同，但是从探测原理上看来，都是利用的电磁场理论，具体来说就是
电流存在的情况下，通电导体的周围会产生一个以导体为中心的磁场。采用电磁
法探测 PE 管道时，可以使用的方法包括感应法与通电法。

（1）感应法的探测原理
利用感应法进行探测时，在被测埋地金属示踪线的附近部位地面位置设置信
号发射机，确保土壤与金属示踪线的两端处于闭合回路的状态，一次感应磁场由
发射机发射，电磁感应作用和下金属示踪线上产生感应电流。感应电流作用下，

形成一个以金属示踪线为中心的二次感应磁场，探测过程中信号发射机沿着金属
示踪线的方向移动探测，通过对二次磁场的中心位置进行探测以确认金属示踪线
的位置。感应法的优势在于操作简便；缺陷则在于受到干扰较多，感应信号不强，
当金属示踪线附近存在电力线或金属管道时，探测准确性就会大打折扣。

（2）通电法的探测原理
金属示踪线在信号电流作用下生成磁场，对磁场中心位置予以确定即可确定
金属示踪线的位置。探测过程中，将金属示踪线的一端裸露，另一端连接信号发
