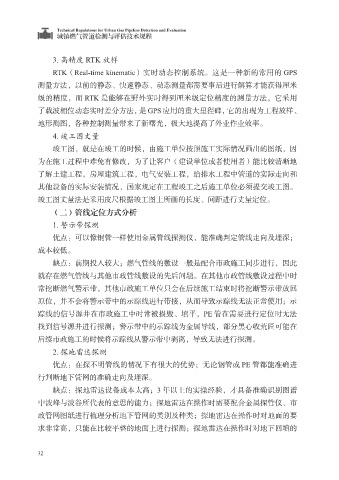

城镇燃气管道检测与评估技术规程

3. 高精度 RTK 放样
RTK（Real-time kinematic）实时动态控制系统。这是一种新的常用的 GPS
测量方法，以前的静态、快速静态、动态测量都需要事后进行解算才能获得厘米

级的精度，而 RTK 是能够在野外实时得到厘米级定位精度的测量方法，它采用
了载波相位动态实时差分方法，是 GPS 应用的重大里程碑，它的出现为工程放样、
地形测图，各种控制测量带来了新曙光，极大地提高了外业作业效率。
4. 竣工图丈量

竣工图，就是在竣工的时候，由施工单位按照施工实际情况画出的图纸，因
为在施工过程中难免有修改，为了让客户（建设单位或者使用者）能比较清晰地
了解土建工程，房屋建筑工程，电气安装工程，给排水工程中管道的实际走向和
其他设备的实际安装情况，国家规定在工程竣工之后施工单位必须提交竣工图。

竣工图丈量法是采用皮尺根据竣工图上所画的长度、间距进行丈量定位。
（二）管线定位方式分析
1. 警示带探测
优点：可以像钢管一样使用金属管线探测仪，能准确判定管线走向及埋深；

成本较低。
缺点：前期投入较大；燃气管线的敷设一般是配合市政施工同步进行，因此
就存在燃气管线与其他市政管线敷设的先后问题。在其他市政管线敷设过程中时
常挖断燃气警示带，其他市政施工单位只会在后续施工结束时将挖断警示带放回

原位，并不会将警示带中的示踪线进行带接，从而导致示踪线无法正常使用；示
踪线的信号源井在市政施工中时常被损毁、填平，PE 管在需要进行定位时无法
找到信号源井进行探测；警示带中的示踪线为金属导线，部分黑心收荒匠可能在
后续市政施工的时候将示踪线从警示带中剥离，导致无法进行探测。

2. 探地雷达探测
优点：在探不明管线的情况下有很大的优势；无论钢管或 PE 管都能准确进
行判断地下管网的准确走向及埋深。
缺点：探地雷达设备成本太高；3 年以上的实操经验，才具备准确识别图谱

中波峰与波谷所代表的意思的能力；探地雷达在操作时需要配合金属探管仪、市
政管网图纸进行梳理分析地下管网的类别及种类；探地雷达在操作时对地面的要
求非常高，只能在比较平整的地面上进行探测；探地雷达在操作时对地下回填的
