第五章 中波广播发射技术 ■
后重新启动，听到断路器 K1 吸合后释放，K2 没有吸合，显示板上 B －红灯亮。

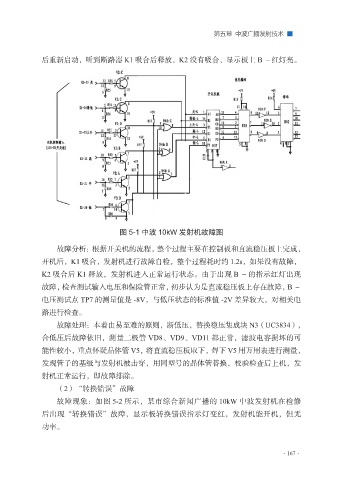

图 5-1 中波 10kW 发射机故障图
故障分析：根据开关机的流程，整个过程主要在控制板和直流稳压板上完成，
开机后，K1 吸合，发射机进行故障自检，整个过程耗时约 1.2s，如果没有故障，
K2 吸合后 K1 释放，发射机进入正常运行状态。由于出现 B －的指示红灯出现
故障，检查测试输入电压和保险管正常，初步认为是直流稳压板上存在故障，B －
电压测试点 TP7 的测量值是 -8V，与低压状态的标准值 -2V 差异较大，对相关电
路进行检查。
故障处理：本着由易至难的原则，断低压，替换稳压集成块 N3（UC3834），
合低压后故障依旧，测量二极管 VD8、VD9、VD11 都正常，滤波电容损坏的可
能性较小，重点怀疑晶体管 V5，将直流稳压板取下，焊下 V5 用万用表进行测量，
发现管子的基级与发射机被击穿，用同型号的晶体管替换，校验检查后上机，发
射机正常运行，即故障排除。
（2）“转换错误”故障
故障现象：如图 5-2 所示，某市综合新闻广播的 10kW 中波发射机在检修
后出现“转换错误”故障，显示板转换错误指示灯变红，发射机能开机，但无
功率。
