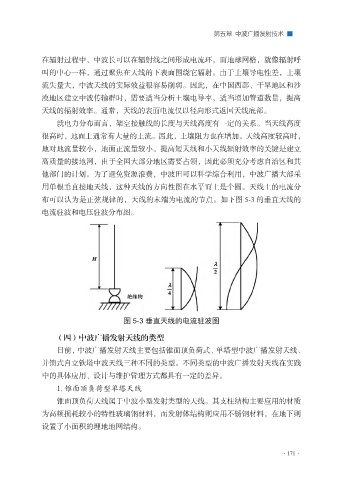

Page 183 - 通信工程技术管理与发展

第五章 中波广播发射技术 ■

在辐射过程中，中波长可以在辐射线之间形成电流环，而地球网格，就像辐射呼
叫的中心一样，通过聚焦在天线的下表面围绕它辐射。由于土壤导电性差，土壤
流失量大，中波天线的实际效益很容易削弱。因此，在中国西部、干旱地区和沙

漠地区建立中波传输群时，需要适当分析土壤电导率，适当增加管道数量，提高
天线的辐射效率。通常，天线的表面电流仅以径向形式返回天线底部。
就电力分布而言，架空接触线的长度与天线高度有一定的关系。当天线高度
很高时，地面上通常有大量的土流。因此，土壤阻力也在增加。天线高度较高时，

地对地流量较小，地面正流量较小。提高短天线和小天线辐射效率的关键是建立
高质量的接地网，由于全国大部分地区需要占领，因此必须充分考虑自治区和其
他部门的计划。为了避免资源浪费，中波田可以科学综合利用，中波广播大部采
用单根垂直接地天线，这种天线的方向性图在水平而上是个圆。天线上的电流分

布可以认为是正弦规律的，天线的末端为电流的节点。如下图 5-3 的垂直天线的
电流驻波和电压驻波分布图。

图 5-3 垂直天线的电流驻波图

（四）中波广播发射天线的类型
目前，中波广播发射天线主要包括锥面顶负荷式、单塔型中波广播发射天线、

并馈式自立铁塔中波天线三种不同的类型。不同类型的中波广播发射天线在实践
中的具体应用、设计与维护管理方式都具有一定的差异。
1. 锥面顶负荷型单塔天线
锥面顶负荷天线属于中波小型发射类型的天线。其支柱结构主要应用的材质
为高频损耗较小的特性玻璃钢材料，而发射体结构则应用不锈钢材料，在地下则

设置了小面积的埋地地网结构。
