2. 单塔型中波广播发射天线
单塔型中波广播发射天线的主要构件有钢桅杆、放电球以及地网等。中波广
播天线最为显著的特征就是垂直极化波，其主要在灯塔底部中的电流分布区域中
应用，因此可以将灯塔看作一个振子。灯塔自身具有底座、绳拉等相关绝缘性元
件，这些组件就是实现中波传播的重要结构。单塔型中波广播发射在应用中并不
会固定具体的辐射范围以及发射的主要方向；在天线处于与地面平行的位置会产
生最强大的辐射强度，但是其辐射并没有固定的规律。一般状态下，单塔型中波
广播发射天线会在灯塔的斜拉塔上安装。
3. 并馈式自立铁塔中波天线
并馈式自立铁塔中波天线的主要支持结构就是自立铁塔。其中塔体截面并没
有严格的要求，可以为正三角形，也可以根据具体的需求设计为其他类型的正多
边形。在应用中，通过在自立铁塔周边设计若干根导线，将导线的上端结构与铁
塔平台进行连接，而导线的下端则要在铁塔底部中心汇聚，形成铁塔馈电。同时，
铁塔的下面也要进行地网的敷设处理，其主要结构如图 5-4 所示。此种类型的天
线与单塔型天线均属于垂直振子。但是相对于单塔型的天线来说，此种类型的天
线在底部位置设置了支撑物，具有防雷击的功能。

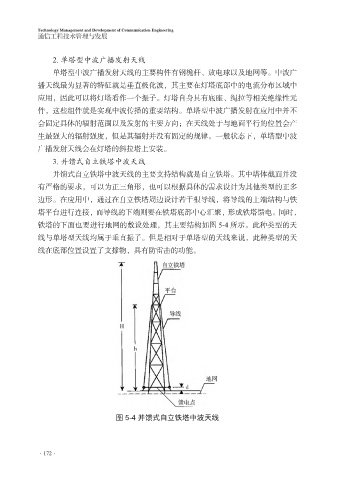

图 5-4 并馈式自立铁塔中波天线
