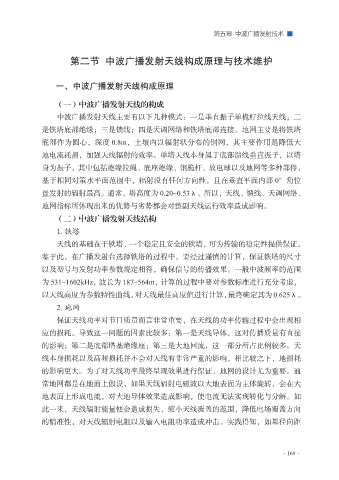

第五章 中波广播发射技术 ■

第二节 中波广播发射天线构成原理与技术维护

一、中波广播发射天线构成原理

（一）中波广播发射天线的构成
中波广播发射天线主要有以下几种模式：一是垂直振子单桅杆拉线天线；二
是铁塔底部绝缘；三是馈线；四是天调网络和铁塔底部连接。地网主要是将铁塔
底部作为圆心，深度 0.8m，土壤内以辐射状分布的铜网，其主要作用是降低大

地电流耗损，加强天线辐射的效率。单塔天线本身属于底部馈线垂直振子，以塔
身为振子，其中包括绝缘拉绳、底座绝缘、钢桅杆、放电球以及地网等多种部件，
基于相同对策水平面范围中，辐射没有任何方向性，且在垂直平面内部 0°角位

置发射的辐射最高。通常，塔高度为 0.20~0.53λ。所以，天线、馈线、天调网络、
地网指标所体现出来的优势与劣势都会对整副天线运行效率造成影响。
（二）中波广播发射天线结构
1. 铁塔
天线的基础在于铁塔，一个稳定且安全的铁塔，可为传输的稳定性提供保证。

鉴于此，在广播发射台选择铁塔的过程中，要经过谨慎的计算，保证铁塔的尺寸
以及型号与发射功率参数规定相符，确保信号的传播效果。一般中波频率的范围
为 531~1602kHz，波长为 187~564m，计算的过程中要对参数标准进行充分考虑，

以天线高度为参数特性曲线，对天线最佳高度值进行计算，最终确定其为0.625λ。
2. 地网
保证天线功率对节目质量而言非常重要，在天线的功率传输过程中会出现相
应的损耗。导致这一问题的因素比较多：第一是天线导体，这对传播质量有直接
的影响；第二是底部塔基绝缘座；第三是大地回流，这一部分所占比例较多。天

线本身损耗以及高频损耗并不会对天线有非常严重的影响，相比较之下，地损耗
的影响更大。为了对天线功率最终呈现效果进行保证，地网的设计尤为重要。通
常地网都是在地面上假设，如果天线辐射电磁波以大地表面为主体旋转，会在大

地表面上形成电流，对大地导体效果造成影响，使电流无法实现转化与分解。如
此一来，天线辐射能量便会造成损失，缩小天线覆盖的范围，降低电场覆盖方向
的精准性，对天线辐射电阻以及输入电阻功率造成冲击。实践得知，如果径向距
