第一章 通信设备 ■
为 ODN 提供用户端接口。ONU 经过 ODN 连接到 OLT，多个 ONU 共享 OLT 的
光传输介质和观点设备。

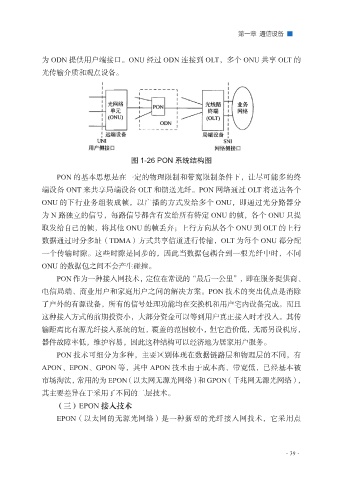

图 1-26 PON 系统结构图
PON 的基本思想是在一定的物理限制和带宽限制条件下，让尽可能多的终
端设备 ONT 来共享局端设备 OLT 和馈送光纤。PON 网络通过 OLT 将送达各个
ONU 的下行业务组装成帧，以广播的方式发给多个 ONU，即通过光分路器分
为 N 路独立的信号，每路信号都含有发给所有特定 ONU 的帧，各个 ONU 只提
取发给自己的帧，将其他 ONU 的帧丢弃；上行方向从各个 ONU 到 OLT 的上行
数据通过时分多址（TDMA）方式共享信道进行传输，OLT 为每个 ONU 都分配
一个传输时隙。这些时隙是同步的，因此当数据包耦合到一根光纤中时，不同
ONU 的数据包之间不会产生碰撞。
PON 作为一种接入网技术，定位在常说的“最后一公里”，即在服务提供商、
电信局端、商业用户和家庭用户之间的解决方案。PON 技术的突出优点是消除
了户外的有源设备，所有的信号处理功能均在交换机和用户宅内设备完成。而且
这种接入方式的前期投资小，大部分资金可以等到用户真正接入时才投入。其传
输距离比有源光纤接入系统的短，覆盖的范围较小，但它造价低，无需另设机房，
器件故障率低，维护容易，因此这种结构可以经济地为居家用户服务。
PON 技术可细分为多种，主要区别体现在数据链路层和物理层的不同，有
APON、EPON、GPON 等，其中 APON 技术由于成本高、带宽低，已经基本被
市场淘汰，常用的为 EPON（以太网无源光网络）和 GPON（千兆网无源光网络），
其主要差异在于采用了不同的二层技术。
（三）EPON 接入技术
EPON（以太网的无源光网络）是一种新型的光纤接入网技术，它采用点
·39·
