第一章 通信设备 ■

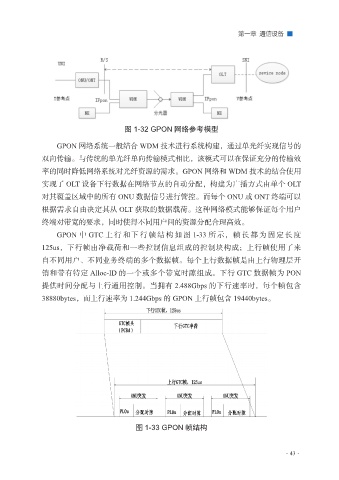

图 1-32 GPON 网络参考模型
GPON 网络系统一般结合 WDM 技术进行系统构建，通过单光纤实现信号的
双向传输。与传统的单光纤单向传输模式相比，该模式可以在保证充分的传输效
率的同时降低网络系统对光纤资源的需求。GPON 网络和 WDM 技术的结合使用
实现了 OLT 设备下行数据在网络节点的自动分配，构建为广播方式由单个 OLT
对其覆盖区域中的所有 ONU 数据信号进行管控。而每个 ONU 或 ONT 终端可以
根据需求自由决定其从 OLT 获取的数据载荷。这种网络模式能够保证每个用户
终端对带宽的要求，同时使得不同用户间的资源分配合理高效。
GPON 中 GTC 上行和下行帧结构如图 1-33 所示，帧长都为固定长度
125us，下行帧由净载荷和一些控制信息组成的控制块构成；上行帧使用了来
自不同用户、不同业务终端的多个数据帧。每个上行数据帧是由上行物理层开
销和带有特定 Alloc-ID 的一个或多个带宽时隙组成。下行 GTC 数据帧为 PON
提供时间分配与上行通用控制。当拥有 2.488Gbps 的下行速率时，每个帧包含
38880bytes，而上行速率为 1.244Gbps 的 GPON 上行帧包含 19440bytes。
图 1-33 GPON 帧结构
·43·
