第一章 通信设备 ■

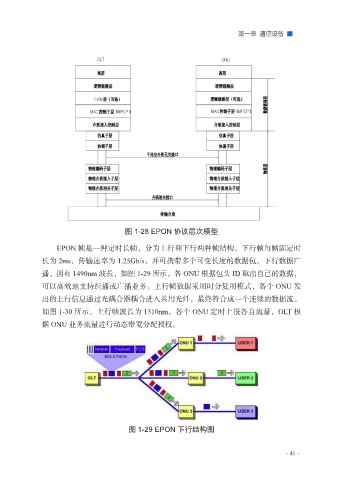

图 1-28 EPON 协议层次模型
EPON 帧是一种定时长帧，分为上行和下行两种帧结构。下行帧每帧固定时
长为 2ms，传输速率为 1.25Gb/s，并可携带多个可变长度的数据包。下行数据广
播，拥有 1490nm 波长，如图 1-29 所示，各 ONU 根据包头 ID 取出自己的数据，
可以高效地支持组播或广播业务。上行帧数据采用时分复用模式，各个 ONU 发
出的上行信息通过光耦合器耦合进入共用光纤，最终符合成一个连续的数据流。
如图 1-30 所示，上行帧波长为 1310nm，各个 ONU 定时上报各自流量，OLT 根
据 ONU 业务流量进行动态带宽分配授权。
图 1-29 EPON 下行结构图
