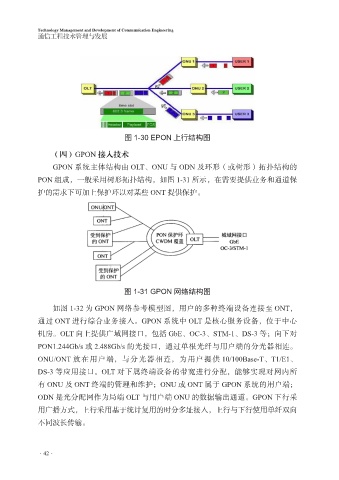

图 1-30 EPON 上行结构图

（四）GPON 接入技术
GPON 系统主体结构由 OLT、ONU 与 ODN 及环形（或树形）拓扑结构的
PON 组成，一般采用树形拓扑结构，如图 1-31 所示，在需要提供业务和通道保
护的需求下可加上保护环以对某些 ONT 提供保护。

图 1-31 GPON 网络结构图

如图 1-32 为 GPON 网络参考模型图，用户的多种终端设备连接至 ONT，
通过 ONT 进行综合业务接入。GPON 系统中 OLT 是核心服务设备，位于中心
机房。OLT 向上提供广域网接口，包括 GbE、OC-3、STM-1、DS-3 等；向下对

PON1.244Gb/s 或 2.488Gb/s 的光接口，通过单根光纤与用户端的分光器相连。
ONU/ONT 放在用户端，与分光器相连，为用户提供 10/100Base-T、T1/E1、
DS-3 等应用接口。OLT 对下属终端设备的带宽进行分配，能够实现对网内所
有 ONU 及 ONT 终端的管理和维护；ONU 或 ONT 属于 GPON 系统的用户端；

ODN 是光分配网作为局端 OLT 与用户端 ONU 的数据输出通道。GPON 下行采
用广播方式，上行采用基于统计复用的时分多址接入，上行与下行使用单纤双向
不同波长传输。
