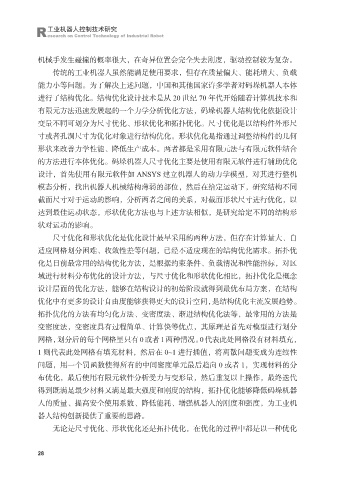

机械手发生碰撞的概率很大，在奇异位置会完全失去刚度，驱动控制较为复杂。
传统的工业机器人虽然能满足使用要求，但存在质量偏大、能耗增大、负载
能力小等问题。为了解决上述问题，中国和其他国家许多学者对码垛机器人本体

进行了结构优化。结构优化设计技术是从 20 世纪 70 年代开始随着计算机技术和
有限元方法迅速发展起的一个力学分析优化方法，码垛机器人结构优化依据设计
变量不同可划分为尺寸优化、形状优化和拓扑优化。尺寸优化是以结构件外形尺
寸或者孔洞尺寸为优化对象进行结构优化。形状优化是指通过调整结构件的几何

形状来改善力学性能、降低生产成本。两者都是采用有限元法与有限元软件结合
的方法进行本体优化。码垛机器人尺寸优化主要是使用有限元软件进行辅助优化
设计，首先使用有限元软件如 ANSYS 建立机器人的动力学模型，对其进行整机
模态分析，找出机器人机械结构薄弱的部位，然后在给定运动下，研究结构不同

截面尺寸对于运动的影响，分析两者之间的关系，对截面形状尺寸进行优化，以
达到最佳运动状态，形状优化方法也与上述方法相似，是研究给定不同的结构形
状对运动的影响。
尺寸优化和形状优化是优化设计最早采用的两种方法，但存在计算量大、自

适应网格划分困难、收敛性差等问题，已经不适应现在的结构优化需求。拓扑优
化是目前最常用的结构优化方法，是根据约束条件、负载情况和性能指标，对区
域进行材料分布优化的设计方法，与尺寸优化和形状优化相比，拓扑优化是概念
设计层面的优化方法，能够在结构设计的初始阶段就得到最优布局方案，在结构

优化中有更多的设计自由度能够获得更大的设计空间，是结构优化主流发展趋势。
拓扑优化的方法有均匀化方法、变密度法、渐进结构优化法等，最常用的方法是
变密度法，变密度具有过程简单、计算快等优点，其原理是首先对模型进行划分
网格，划分后的每个网格里只有 0 或者 1 两种情况。0 代表此处网格没有材料填充，

1 则代表此处网格有填充材料，然后在 0~1 进行插值，将离散问题变成为连续性
问题，用一个罚函数使得所有的中间密度单元最后趋向 0 或者 1，实现材料的分
布优化，最后使用有限元软件分析受力与变形量，然后重复以上操作，最终迭代
得到既满足最少材料又满足最大强度和刚度的结构，拓扑优化能够降低码垛机器

人的质量、提高安全使用系数、降低能耗、增强机器人的刚度和强度，为工业机
器人结构创新提供了重要的思路。
无论是尺寸优化、形状优化还是拓扑优化，在优化的过程中都是以一种优化
