Page 337 - 癫痫影像学

影像 317

影像

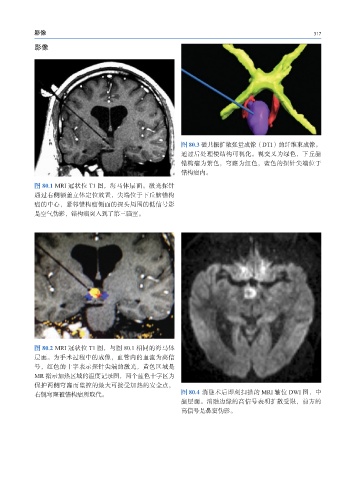

图 80.3 磁共振扩散张量成像（DTI）的纤维束成像。
通过后处理使结构可视化。视交叉为绿色，下丘脑
错构瘤为紫色，穹窿为红色，蓝色的探针尖端位于
错构瘤内。

图 80.1 MRI 冠状位 T1 图，海马体层面。激光探针
通过右侧额盖立体定位放置，尖端位于下丘脑错构
瘤的中心，紧邻错构瘤侧面的探头周围的低信号影
是空气伪影，错构瘤突入到了第三脑室。

图 80.2 MRI 冠状位 T1 图，与图 80.1 相同的海马体
层面。为手术过程中的成像，血管内的血流为高信
号，红色的十字表示探针尖端的激光，黄色区域是
MR 指示加热区域的温度记录图，两个蓝色十字区为
保护两侧穹窿而监控的最大可接受加热的安全点，
右侧穹窿被错构瘤所取代。 图 80.4 消融术后即刻扫描的 MRI 轴位 DWI 图，中
脑层面。消融边缘的高信号表明扩散受限，前方的
高信号是鼻窦伪影。
