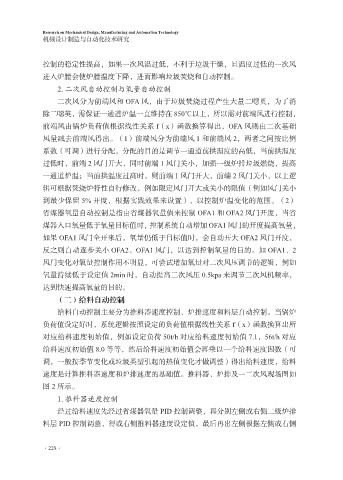

控制的稳定性提高，如果一次风温过低，不利于垃圾干燥，且温度过低的一次风
进入炉膛会使炉膛温度下降，进而影响垃圾焚烧和自动控制。

2. 二次风自动控制与氧量自动控制
二次风分为前端风和 OFA 风，由于垃圾焚烧过程产生大量二噁英，为了消
除二噁英，需保证一通道炉温一直维持在 850℃以上，所以需对前端风进行控制，
前端风由锅炉负荷值根据线性关系 f（x）函数换算得出，OFA 风则由二次基础
风量减去前端风得出。（1）前端风分为前端风 1 和前端风 2，两者之间按比例

系数（可调）进行分配，分配的目的是调节一通道前拱温度的高低，当前拱温度
过低时，前端 2 风门开大，同时前端 1 风门关小，加强一级炉排垃圾燃烧，提高
一通道炉温；当前拱温度过高时，则前端 1 风门开大，前端 2 风门关小，以上逻
辑可根据焚烧炉特性自行修改，例如限定风门开大或关小的限值（例如风门关小

到最少保留 5% 开度，根据实践效果来设置），以控制炉温变化的范围。（2）
省煤器氧量自动控制是指由省煤器氧量值来控制 OFA1 和 OFA2 风门开度，当省
煤器入口氧量低于氧量目标值时，控制系统自动增加 OFA1 风门的开度提高氧量，
如果 OFA1 风门全开来后，氧量仍低于目标值时，会自动开大 OFA2 风门开度，
反之则自动逐步关小 OFA2、OFA1 风门，以达到控制氧量的目的。如 OFA1、2

风门变化对氧量控制作用不明显，可尝试增加氧量对二次风压调节的逻辑，例如
氧量持续低于设定值 2min 时，自动提高二次风压 0.5kpa 来调节二次风机频率，
达到快速提高氧量的目的。

（二）给料自动控制
给料自动控制主要分为推料器速度控制、炉排速度和料层自动控制。当锅炉
负荷值设定好时，系统逻辑按照设定的负荷值根据线性关系 f（x）函数换算出所
对应给料速度初始值，例如设定负荷 50t/h 对应给料速度初始值 7.1，56t/h 对应

给料速度初始值 8.0 等等，然后给料速度初始值会再乘以一个给料速度因数（可
调，一般按季节变化或垃圾类型引起的热值变化才做调整）得出给料速度，给料
速度是计算推料器速度和炉排速度的基础值。推料器、炉排及一二次风现场图如
图 2 所示。

1. 推料器速度控制
经过给料速度先经过省煤器氧量 PID 控制调整，再分别左侧或右侧二级炉排
料层 PID 控制调整，得或右侧推料器速度设定值，最后再出左侧根据左侧或右侧
