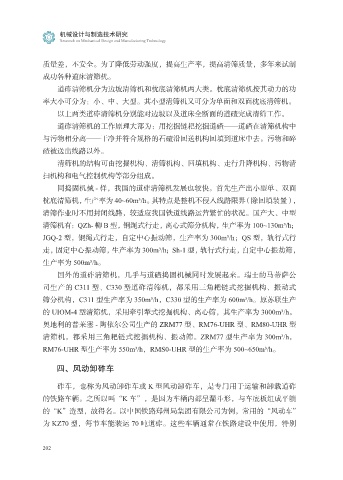

质量差，不安全。为了降低劳动强度，提高生产率，提高清筛质量，多年来试制
成功各种道床清筛机。
道砟清筛机分为边坡清筛机和枕底清筛机两大类。枕底清筛机按其动力的功

率大小可分为：小、中、大型。其小型清筛机又可分为单面和双面枕底清筛机。
以上两类道砟清筛机分别能对边坡以及道床全断面的道碴完成清筛工作。
道砟清筛机的工作原理大部为：用挖掘链耙挖掘道碴——道碴在清筛机构中
与污物相分离——干净并符合规格的石碴沿回送机构回填到道床中去。污物和碎

碴被送出线路以外。
清筛机的结构可由挖掘机构、清筛机构、回填机构、走行升降机构、污物清
扫机构和电气控制机构等部分组成。
同捣固机械 - 样，我国的道砟清筛机发展也较快。首先生产出小型单、双面

枕底清筛机，生产率为 40~60m³/h。其特点是整机不侵入线路限界（除回填装置），
清筛作业时不用封闭线路，较适应我国铁道线路运营繁忙的状况。国产大、中型
清筛机有：QZh- 柳 B 型，钢绳式行走，离心式筛分机构，生产率为 100~130m³/h；
JGQ-2 型，钢绳式行走，自定中心振动筛，生产率为 300m³/h；QS 型，轨行式行

走，固定中心振动筛，生产率为 300m³/h；Sh-1 型，轨行式行走，自定中心振劫筛，
生产率为 500m³/h。
国外的道砟清筛机，几乎与道碴捣固机械同时发展起来。瑞士的马蒂萨公
司生产的 C311 型、C330 型道砟清筛机，都采用三角耙链式挖掘机构、振动式

筛分机构，C311 型生产率为 350m³/h，C330 型的生产率为 600m³/h。原苏联生产
的 UIOM-4 型清筛机，采用牵引犁式挖掘机构、离心筛，其生产率为 3000m³/h。
奥地利的普莱塞 - 陶依尔公司生产的 ZRM77 型、RM76-UHR 型、RM80-UHR 型
清筛机，都采用三角耙链式挖掘机构、振动筛。ZRM77 型生产率为 300m³/h，

RM76-UHR 型生产率为 550m³/h，RMS0-UHR 型的生产率为 500~650m³/h。

四、风动卸砟车

砟车，也称为 风动卸砟车或 K 型风动卸砟车，是专门用于运输和卸载道砟

的铁路车辆。之所以叫“K 车”，是因为车辆内部呈漏斗形，与车底板组成平躺
的“K”造型，故得名。以中国铁路郑州局集团有限公司为例，常用的“风动车”
为 KZ70 型，每节车能装运 70 吨道砟。这些车辆通常在铁路建设中使用，特别
