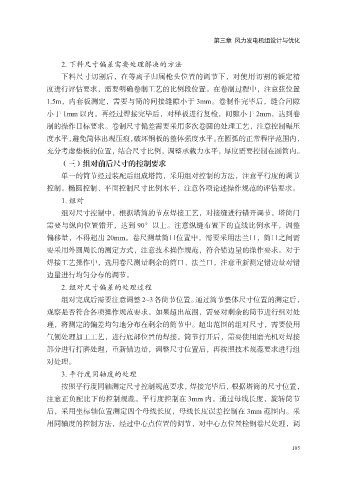

第三章 风力发电机组设计与优化

2. 下料尺寸偏差需要处理解决的方法
下料尺寸切割后，在等离子归属枪头位置的调节下，对使用切割的额定精
度进行评估要求，需要明确卷制工艺的比例段位置。在卷制过程中，注意弦位置

1.5m，内套板测定，需要与筒的间接缝隙小于 3mm。卷制作完毕后，缝合间隙
小于 1mm 以内。再经过焊接完毕后，对样板进行复检，间隙小于 2mm，达到卷
制的操作目标要求。卷制尺寸偏差需要采用多次卷圆的处理工艺，注意控制碾压
度水平，避免筒体出现压痕，破坏钢板的整体强度水平。在圆弧的正常程序范围内，

充分考虑垫板的位置，结合尺寸比例，调整承载力水平，厚度需要控制在圆筒内。
（三）组对前后尺寸的控制要求
单一的筒节经过装配后组成塔筒，采用组对控制的方法，注意平行度的调节
控制。椭圆控制、平面控制尺寸比例水平，注意各项论述操作规范的评估要求。

1. 组对
组对尺寸控制中，根据塔筒的节点焊接工艺，对接缝进行错开调节。塔筒门
需要与纵向位置错开，达到 90°以上。注意纵缝布置下的直线比例水平，调整
偏移量，不得超出 20mm。卷尺测量筒口位置中，需要采用法兰口，筒口之间需

要采用外圆周长的测定方式，注意技术操作规范，符合错边量的操作要求。对于
焊接工艺操作中，选用卷尺测量剩余的筒口、法兰口，注意重新测定错边量对错
边量进行均匀分布的调节。

2. 组对尺寸偏差的处理过程
组对完成后需要注意调整 2~3 各筒节位置。通过筒节整体尺寸位置的测定后，
观察是否符合各项操作规范要求。如果超出范围，需要对剩余的筒节进行组对处
理，将测定的偏差均匀地分布在剩余的筒节中。超出范围的组对尺寸，需要使用
气刨处理加工工艺，进行底部位置的焊接。筒节打开后，需要使用磨光机对焊接

部分进行打磨处理，重新错边量，调整尺寸位置后，再按照技术规范要求进行组
对处理。
3. 平行度同轴度的处理
按照平行度同轴测定尺寸控制规范要求，焊接完毕后，根据塔筒的尺寸位置，

注意正负配比下的控制规范。平行度控制在 3mm 内。通过母线长度，旋转筒节
后，采用坐标轴位置测定四个母线长度，母线长度误差控制在 3mm 范围内。采
用同轴度的控制方法，经过中心点位置的调节，对中心点位置栓钢卷尺处理，调

105
