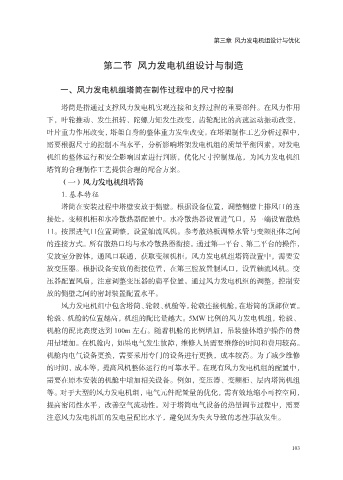

第三章 风力发电机组设计与优化

第二节 风力发电机组设计与制造

一、风力发电机组塔筒在制作过程中的尺寸控制

塔筒是指通过支撑风力发电机实现连接和支撑过程的重要部件。在风力作用
下，叶轮推动、发生扭转、陀螺力矩发生改变，齿轮配比的高速运动振动改变，
叶片重力作用改变，塔架自身的整体重力发生改变。在塔架制作工艺分析过程中，

需要根据尺寸的控制不当水平，分析影响塔架发电机组的质量平衡因素，对发电
机组的整体运行和安全影响因素进行判断，优化尺寸控制规范，为风力发电机组
塔筒的合理制作工艺提供合理的配合方案。
（一）风力发电机组塔筒

1. 基本特征
塔筒在安装过程中塔壁安放于侧壁。根据设备位置，调整侧壁上排风口的连
接处。变频机柜和水冷散热器配置中。水冷散热器设置进气口，另一端设置散热
口。按照进气口位置调整，设置轴流风机。参考散热板调整水管与变频柜体之间

的连接方式。所有散热口均与水冷散热器衔接。通过第一平台、第二平台的操作，
安放室分腔体，通风口联通，获取变频机柜。风力发电机组塔筒设置中，需要安
放变压器。根据设备安放的衔接位置，在第三腔放置制风口，设置轴流风机。变
压器配置风扇，注意调整变压器的扁平位置。通过风力发电机组的调整，控制安
放的侧壁之间的密封装置配置水平。

风力发电机组中包含塔筒、轮毂、机舱等。轮毂连接机舱，在塔筒的顶部位置。
轮毂、机舱的位置越高，机组的配比量越大。5MW 比例的风力发电机组，轮毂、
机舱的配比高度达到 100m 左右。随着机舱的比例增加，吊装整体维护操作的费

用量增加。在机舱内，如果电气发生故障，维修人员需要维修的时间和费用较高。
机舱内电气设备更换，需要采用专门的设备进行更换，成本较高。为了减少维修
的时间、成本等，提高风机整体运行的可靠水平。在现有风力发电机组的配置中，
需要在原本安装的机舱中增加相关设备。例如，变压器、变频柜、层内塔筒机组
等。对于大型的风力发电机组，电气元件配置量的优化，需有效地缩小可控空间，

提高密闭性水平，改善空气流动性。对于塔筒电气设备的热量调节过程中，需要
注意风力发电机组的发电量配比水平，避免因为失火导致的恶性事故发生。
