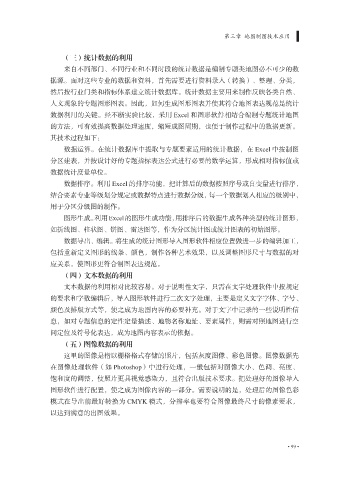

第三章 地图制图技术应用

（三）统计数据的利用
来自不同部门、不同行业和不同时段的统计数据是编制专题类地图必不可少的数
据源。面对这些专业的数据和资料，首先需要进行资料录入（转换）、整理、分类，
然后按行业门类和指标体系建立统计数据库。统计数据主要用来制作反映各类自然、

人文现象的专题图形图表。因此，如何生成图形图表并使其符合地图表达规范是统计
数据利用的关键。经不断实验比较，采用 Excel 和图形软件相结合编制专题统计地图
的方法，可有效提高数据处理速度，缩短成图周期，也便于制作过程中的数据更新。
其技术过程如下：

数据运算。在统计数据库中提取与专题要素适用的统计数据，在 Excel 中按制图
分区建表，并按设计好的专题指标表达公式进行必要的数学运算，形成相对指标值或
数据统计度量单位。
数据排序。利用 Excel 的排序功能，把计算后的数据按照序号或自变量进行排序，

结合要素专业等级划分规定或数据特点进行数据分级，每一个数据划入相应的级别中，
用于分区分级图的制作。
图形生成。利用Excel的图形生成功能，用排序后的数据生成各种类型的统计图形，
如折线图、柱状图、饼图、雷达图等，作为分区统计图或统计图表的初始图形。

数据导出、编辑。将生成的统计图形导入图形软件相应位置做进一步的编辑加工，
包括重新定义图形的线条、颜色，制作各种艺术效果，以及调整图形尺寸与数据的对
应关系，使图形更符合制图表达规范。
（四）文本数据的利用

文本数据的利用相对比较容易。对于说明性文字，只需在文字处理软件中按规定
的要求和字数编辑后，导入图形软件进行二次文字处理，主要是定义文字字体、字号、
颜色及排版方式等，使之成为地图内容的必要补充。对于文字中记录的一些说明性信
息，如对专题信息的定性定量描述、地物名称地址、要素属性，则需对照地图进行空

间定位及符号化表达，成为地图内容表示的依据。
（五）图像数据的利用
这里的图像是指以栅格格式存储的照片，包括灰度图像、彩色图像。图像数据先
在图像处理软件（如 Photoshop）中进行处理，一般包括对图像大小、色调、亮度、

饱和度的调整，使照片更具视觉感染力，且符合出版技术要求。把处理好的图像导入
图形软件进行配置，使之成为图像内容的一部分。需要说明的是，处理后的图像色彩
模式在导出前最好转换为 CMYK 模式，分辨率也要符合图像最终尺寸的像素要求，
以达到满意的出图效果。
