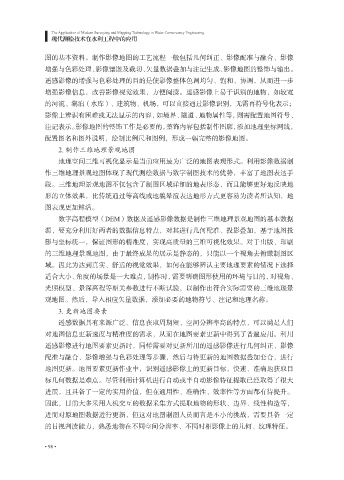

现代测绘技术在水利工程中的应用

图的基本资料。制作影像地图的工艺流程一般包括几何纠正、影像配准与融合、影像
增强与色彩处理、影像镶嵌及裁切、矢量数据叠加与注记生成、影像地图的整饰与输出。
遥感影像的增强与色彩处理的目的是使影像整体色调均匀、饱和、协调，从而进一步
增强影像信息，改善影像视觉效果，方便阅读。遥感影像上易于识别的地物，如较宽

的河流、湖泊（水库）、建筑物、机场，可以直接通过影像识别，无需再符号化表示；
影像上辨识有困难或无法显示的内容，如境界、隧道、地物属性等，则需配置地图符号、
注记表示。影像地图的整饰工作是必要的，整饰内容包括制作图廓，添加地理坐标网线，
配置图名和图外说明，绘制比例尺和图例，形成一幅完整的影像地图。

2. 制作三维地理景观地图
地理空间三维可视化显示是当前应用最为广泛的地图表现形式。利用影像数据制
作三维地理景观地图体现了现代测绘数据与数字制图技术的优势，丰富了地图表达手

段。三维地理景观地图不仅包含了制图区域详细的地表形态，而且能够更好地反映地
形的立体效果，比传统通过等高线或地貌晕渲表达地形方式更容易为读者所认知，地
图表现更加鲜活。
数字高程模型（DEM）数据及遥感影像数据是制作三维地理景观地图的基本数据
源，要充分利用好两者的数据信息特点，对其进行几何配准、投影叠加，基于地图投

影与坐标统一，保证图形的精准度，实现高质量的三维可视化效果。对于出版、印刷
的三维地理景观地图，由于最终成果的展示是静态的，只能以一个视角去俯瞰制图区
域。因此为达到真实、舒适的视觉效果，如何在能够辨认主要地理要素的情况下选择

适合大小、角度的场景是一大难点，制作时，需要明确图形使用的环境与目的，对视角、
光照模型、景深高程等相关参数进行不断试验，以制作出符合实际需要的三维地理景
观地图。然后，导入相应矢量数据，添加必要的地物符号、注记和地理名称。
3. 更新地图要素

遥感数据具有来源广泛、信息获取周期短、空间分辨率高的特点，可以满足人们
对地图信息更新速度与精准度的需求，从而在地图要素更新中得到了普遍应用。利用
遥感影像进行地图要素更新时，同样需要对更新所用的遥感影像进行几何纠正、影像
配准与融合、影像增强与色彩处理等步骤，然后与待更新的地图数据叠加套合，进行

地图更新。地图要素更新作业中，识别遥感影像上的更新目标，快速、准确地获取目
标几何数据是难点。尽管利用计算机进行自动或半自动影像特征提取已经取得了很大
进展，且具备了一定的实用价值，但在通用性、准确性、效率性等方面都有待提升。
因此，目前大多采用人机交互的数据采集方式提取地物的形状、边界、线性构造等，

进而对原地图数据进行更新，但这对地图制图人员而言是不小的挑战，需要具备一定
的目视判读能力，熟悉地物在不同空间分辨率、不同时相影像上的几何、纹理特征。

• 98 •
