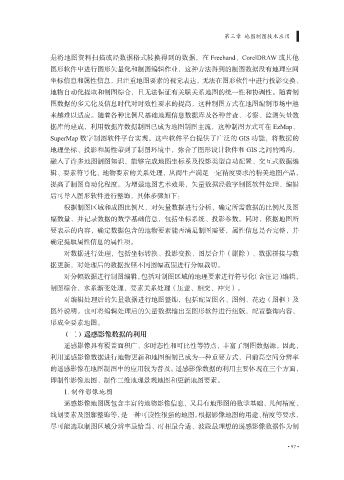

第三章 地图制图技术应用

是将地图资料扫描或经数据格式转换得到的数据，在 Freehand、CorelDRAW 或其他
图形软件中进行图形矢量化和制图编辑作业，这种方法得到的制图数据没有地理空间
坐标信息和属性信息，只注重地图要素的视觉表达，无法在图形软件中进行投影变换、
地物自动化提取和制图综合，且无法保证有关联关系地图的统一性和协调性。随着制

图数据的多元化及信息时代对时效性要求的提高，这种制图方式在地图编制市场中越
来越难以适应。随着各种比例尺基础地理信息数据库及各种普查、考察、监测矢量数
据库的建成，利用数据库数据制图已成为地图制图主流，这种制图方式可在 EzMap、
SuperMap 数字制图软件平台实现。这些软件平台提供了广泛的 GIS 功能，将数据的

地理坐标、投影和属性带到了制图环境中，弥合了图形设计软件和 GIS 之间的鸿沟，
融入了许多地图制图知识，能够完成地图坐标系及投影类型自动配置、交互式数据编
辑、要素符号化、地物要素的关系处理，从而生产满足一定精度要求的精美地图产品，

提高了制图自动化程度。为增强地图艺术效果，矢量数据经数字制图软件处理、编辑
后可导入图形软件进行整饰，具体步骤如下：
根据制图区域和成图比例尺，对矢量数据进行分析，确定所需数据的比例尺及图
幅数量，并记录数据的数学基础信息，包括坐标系统、投影参数。同时，依据地图所
要表示的内容，确定数据包含的地物要素能否满足制图需要，属性信息是否完整，并

确定提取属性信息的属性项。
对数据进行处理，包括坐标转换、投影变换、图层合并（删除）、数据拼接与数
据更新，对处理后的数据按照不同图幅范围进行分幅裁切。

对分幅数据进行制图编辑，包括对制图区域的地理要素进行符号化（含注记）编辑，
制图综合，水系渐变处理，要素关系处理（压盖、相交、冲突）。
对编辑处理后的矢量数据进行地图整饰，包括配置图名、图例、花边（图框）及
图外说明。也可将编辑处理后的矢量数据输出至图形软件进行组版，配置整饰内容，

形成全要素地图。
（二）遥感影像数据的利用
遥感影像具有覆盖面积广、多时态性和可比性等特点，丰富了制图数据源。因此，
利用遥感影像数据进行地物更新和地图编制已成为一种重要方式，目前高空间分辨率

的遥感影像在地图制图中的应用较为普及。遥感影像数据的利用主要体现在三个方面，
即制作影像地图、制作三维地理景观地图和更新地图要素。
1. 制作影像地图
遥感影像地图既包含丰富的地物影像信息，又具有地形图的数学基础、几何精度、

线划要素及图廓整饰等，是一种可读性很强的地图。根据影像地图的用途、精度等要求，
尽可能选取制图区域分辨率最恰当、时相最合适、波段最理想的遥感影像数据作为制
