即为地物三维点云数据。
2. 点云滤波及分类
在点云分类前，需对点云数据进行滤波处理，即通过一定的方式将明显低于或高
于地面的点云进行过滤处理，提高点云数据精度，为后续点云分类做铺垫，点云滤波
对比如图 3-9 所示。
点云分类主要是通过分离低点、奇异高点、地面点以及非地面点等，基于专业算
法和算法组合，对点云数据进行整合。
从图 8-2 可以明显看出，滤波后的点云对某些异常点进行了有效剔除，最大程度
保留了所需要的地面点云。
在工程应用中，仅通过设置点云滤波参数很难达到理想的滤波效果，往往需要进
行人工干预，通过人工判读，将各类噪点进行充分过滤，使得点云滤波结果满足相关
规范及建模要求。

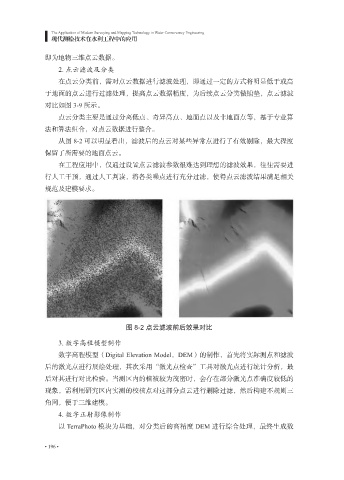

图 8-2 点云滤波前后效果对比
3. 数字高程模型制作
数字高程模型（Digital Elevation Model，DEM）的制作，首先将实际测点和滤波
后的激光点进行展绘处理，其次采用“激光点检查”工具对激光点进行统计分析，最
后对其进行对比检验。当测区内的植被较为茂密时，会存在部分激光点准确度较低的
现象，需利用研究区内实测的校核点对这部分点云进行删除过滤，然后构建不规则三
角网，便于三维建模。
4. 数字正射影像制作
以 TerraPhoto 模块为基础，对分类后的高精度 DEM 进行综合处理，最终生成数
