影像（Digital Orthophoto Map，DOM）成果，其制作过程如下：
第一，以高精度 DEM 为基础，对外业原始数码影像进行内/外方位元素校正，生成单幅
正射影像；
第二，对生成的单幅正射影像进行匀色处理，使得正射影像的整体颜色更加匀称协调；
第三，多幅正射影像间需生成镶嵌线，并对镶嵌线进行编辑修改，绕开建筑桥梁等显著
地物，确保正射影像上地物的完整性；
第四，对调整后的镶嵌线和匀色影像进行最后的分幅处理，从而获得研究区的 DOM 成果。
5.地形图制作
将处理后的点云数据导入 CAD 或其他辅助软件，通过捕捉对应点云勾绘地物轮廓及道路、
河流等相关地物，并以生成的 DOM 为基础，绘制植被边界及范围，生成满足使用需求的测区
地形图。
（三）精度评定
在研究机载 LiDAR 技术地形图测绘成果精度时，首先需要对测量成果的平面中位置误差
和高程中误差进行综合计算，判断测绘成果是否满足规范要求。其次，与全站仪、激光测距
仪测量成果进行比对分析，评定机载 LiDAR 测绘成果的相对精度。
1.精度评定方法
在完成测区地形图构建工作后，对地形图成果精度进行分析、评定，以测区内检核点坐
标值为真值，以地形图上与检核点所对应的点位为测量值，分别计算各点位平面位置中误差
和高程中误差，对基于机载 LiDAR 技术获取的地形图进行点位精度分析。误差计算公式：
∆X∆X
m =±
X
n
∆X∆X
m =±
Y
n
∆X∆X
m =±
Z
n
式中：m 为平面位置坐标 X 方向的坐标中误差，m 为平面位置坐标 Y 方向的坐标中误
Y
X
The Application of Modern Surveying and Mapping Technology in Water Conservancy Engineering
现代测绘技术在水利工程中的应用
差，m 为 Z 方向的坐标中误差，△为各方向真误差，n 为测区范围内的检核点数量。
Z

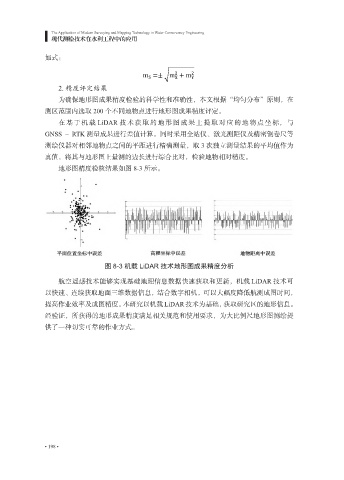

地形图成果的平面位置中误差 mS 可根据 X、Y 方向的中误差进行计算，其公式如式：
如式：
2 2
m =± m + m
S X Y
2. 精度评定结果
为确保地形图成果精度检验的科学性和准确性，本文根据“均匀分布”原则，在
测区范围内选取 200 个不同地物点进行地形图成果精度评定。
在基于机载 LiDAR 技术获取的地形图成果上提取对应的地物点坐标，与
GNSS － RTK 测量成果进行差值计算。同时采用全站仪、激光测距仪及精密钢卷尺等
测绘仪器对相邻地物点之间的平距进行精确测量，取 3 次独立测量结果的平均值作为
真值，将其与地形图上量测的边长进行综合比对，检验地物相对精度。
地形图精度检核结果如图 8-3 所示。
图 8-3 机载 LiDAR 技术地形图成果精度分析
航空遥感技术能够实现基础地理信息数据快速获取和更新，机载 LiDAR 技术可

以快速、连续获取地面三维数据信息，结合数字相机，可以大幅度降低航测成图时间，
提高作业效率及成图精度。本研究以机载 LiDAR 技术为基础，获取研究区的地形信息。
经验证，所获得的地形成果精度满足相关规范和使用要求，为大比例尺地形图测绘提

供了一种切实可靠的作业方式。
