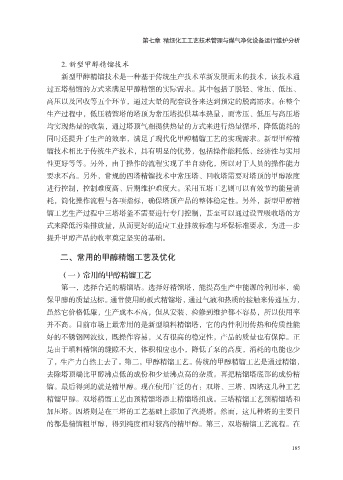

Page 199 - 化工产品与设备安全管理研究

第七章 精细化工工艺技术管理与煤气净化设备运行维护分析

2. 新型甲醇精馏技术
新型甲醇精馏技术是一种基于传统生产技术革新发展而来的技术，该技术通
过五塔精馏的方式来满足甲醇精馏的实际需求。其中包括了脱轻、常压、低压、

高压以及回收等五个环节，通过大量的配套设备来达到预定的脱离需求。在整个
生产过程中，低压精馏塔的塔顶为常压塔提供基本热量，而常压、低压与高压塔
均实现热量的收集，通过塔顶气相提供热量的方式来进行热量循环，降低能耗的
同时还提升了生产的效率，满足了现代化甲醇精馏工艺的实现需求。新型甲醇精

馏技术相比于传统生产技术，具有明显的优势，包括操作能耗低、经济性与实用
性更好等等。另外，由于操作的流程实现了半自动化，所以对于人员的操作能力
要求不高。另外，常规的四塔精馏技术中常压塔、回收塔需要对塔顶的甲醇浓度

进行控制，控制难度高、后期维护难度大。采用五塔工艺则可以有效节约能量消
耗，简化操作流程与各项指标，确保塔顶产品的整体稳定性。另外，新型甲醇精
馏工艺生产过程中三塔塔釜不需要进行专门控制，甚至可以通过设置吸收塔的方
式来降低污染排放量，从而更好的适应工业排放标准与环保标准要求，为进一步
提升甲醇产品的收率奠定坚实的基础。

二、常用的甲醇精馏工艺及优化

（一）常用的甲醇精馏工艺

第一，选择合适的精馏塔。选择好精馏塔，能提高生产中能源的利用率，确
保甲醇的质量达标。通常使用的板式精馏塔，通过气液和热质的接触来传递压力，
虽然它价格低廉，生产成本不高，但从安装、检修到维护都不容易，所以使用率
并不高。目前市场上最常用的是新型填料精馏塔，它的内件利用传热和传质性能
好的不锈钢网波纹，既操作容易，又有很高的稳定性，产品的质量也有保障。正

是由于填料精馏的缝隙不大，体积相应也小，降低了泵的高度，消耗的电能也少
了，生产力自然上去了。第二，甲醇精馏工艺。传统的甲醇精馏工艺是通过精馏，
去除塔顶端比甲醇沸点低的成份和少量沸点高的杂质。再把精馏塔底部的成份精

馏。最后得到的就是精甲醇。现在使用广泛的有：双塔、三塔、四塔这几种工艺
精馏甲醇。双塔精馏工艺由预精馏塔添上精馏塔组成。三塔精馏工艺预精馏塔和
加压塔。四塔则是在三塔的工艺基础上添加了汽提塔。然而，这几种塔的主要目
的都是精馏粗甲醇，得到纯度相对较高的精甲醇。第三，双塔精馏工艺流程。在
