Page 194 - 化工产品与设备安全管理研究

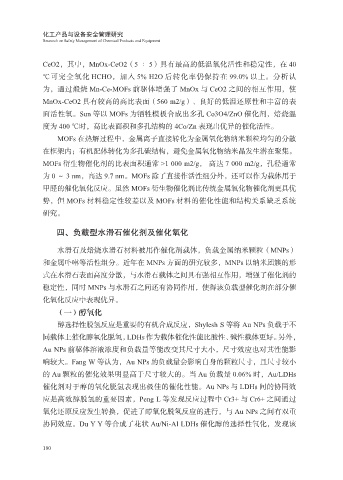

化工产品与设备安全管理研究
Research on Safety Management of Chemical Products and Equipment

CeO2，其中，MnOx-CeO2（5 ∶ 5）具有最高的低温氧化活性和稳定性，在 40
℃可完全氧化 HCHO，加入 5% H2O 后转化率仍保持在 99.0% 以上。分析认
为，通过煅烧 Mn-Ce-MOFs 前驱体增强了 MnOx 与 CeO2 之间的相互作用，使

MnOx-CeO2 具有较高的高比表面（560 m2/g）、良好的低温还原性和丰富的表
面活性氧。Sun 等以 MOFs 为牺牲模板合成出多孔 Co3O4/ZnO 催化剂，焙烧温
度为 400 ℃时，高比表面积和多孔结构的 4Co/Zn 表现出优异的催化活性。
MOFs 在热解过程中，金属离子直接转化为金属氧化物纳米颗粒均匀的分散

在框架内；有机配体转化为多孔碳结构，避免金属氧化物纳米晶发生潜在聚集。
MOFs 衍生物催化剂的比表面积通常 >1 000 m2/g， 高达 7 000 m2/g，孔径通常
为 0 ～ 3 nm，高达 9.7 nm。MOFs 除了直接作活性组分外，还可以作为载体用于

甲醛的催化氧化反应。虽然 MOFs 衍生物催化剂比传统金属氧化物催化剂更具优
势，但 MOFs 材料稳定性较差以及 MOFs 材料的催化性能和结构关系缺乏系统
研究。

四、负载型水滑石催化剂及催化氧化

水滑石及焙烧水滑石材料被用作催化剂载体，负载金属纳米颗粒（MNPs）
和金属卟啉等活性组分。近年在 MNPs 方面的研究较多，MNPs 以纳米团簇的形
式在水滑石表面高度分散，与水滑石载体之间具有强相互作用，增强了催化剂的

稳定性，同时 MNPs 与水滑石之间还有协同作用，使得该负载型催化剂在部分催
化氧化反应中表现优异。
（一）醇氧化
醇选择性脱氢反应是重要的有机合成反应，Shylesh S 等将 Au NPs 负载于不
同载体上催化醇氧化脱氢，LDHs 作为载体催化性能比酸性、碱性载体更好。另外，

Au NPs 前驱体溶液浓度和负载量等能改变其尺寸大小，尺寸效应也对其性能影
响较大。Fang W 等认为，Au NPs 的负载量会影响自身的颗粒尺寸，且尺寸较小
的 Au 颗粒的催化效果明显高于尺寸较大的。当 Au 负载量 0.06% 时，Au/LDHs

催化剂对于醇的氧化脱氢表现出极佳的催化性能。Au NPs 与 LDHs 间的协同效
应是高效醇脱氢的重要因素，Peng L 等发现反应过程中 Cr3+ 与 Cr6+ 之间通过
氧化还原反应发生转换，促进了醇氧化脱氢反应的进行，与 Au NPs 之间有双重
协同效应。Du Y Y 等合成了花状 Au/Ni-Al LDHs 催化醇的选择性氧化，发现该

180
