Page 196 - 化工产品与设备安全管理研究
P. 196

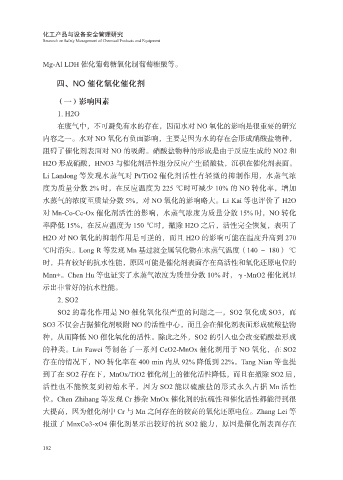

化工产品与设备安全管理研究
Research on Safety Management of Chemical Products and Equipment
Mg-Al LDH 催化葡萄糖氧化制葡萄糖酸等。
四、NO 催化氧化催化剂
（一）影响因素
1. H2O
在废气中，不可避免有水的存在，因而水对 NO 氧化的影响是很重要的研究
内容之一。水对 NO 氧化有负面影响，主要是因为水的存在会形成硝酸盐物种，
阻碍了催化剂表面对 NO 的吸附。硝酸盐物种的形成是由于反应生成的 NO2 和
H2O 形成硝酸，HNO3 与催化剂活性组分反应产生硝酸盐，沉积在催化剂表面。
Li Landong 等发现水蒸气对 Pt/TiO2 催化剂活性有轻微的抑制作用，水蒸气浓
度为质量分数 2% 时，在反应温度为 225 ℃时可减少 10% 的 NO 转化率，增加
水蒸气的浓度至质量分数 5%，对 NO 氧化的影响略大。Li Kai 等也评价了 H2O
对 Mn-Co-Ce-Ox 催化剂活性的影响，水蒸气浓度为质量分数 15% 时，NO 转化
率降低 15%，在反应温度为 150 ℃时，撤除 H2O 之后，活性完全恢复，表明了
H2O 对 NO 氧化的抑制作用是可逆的，而且 H2O 的影响可能在温度升高到 270
℃时消失。Long R 等发现 Mn 基过渡金属氧化物在水蒸气温度（140 ～ 180） ℃
时，具有较好的抗水性能，原因可能是催化剂表面存在高活性和氧化还原电位的
Mnn+。Chen Hu 等也证实了水蒸气浓度为质量分数 10% 时，γ-MnO2 催化剂显
示出非常好的抗水性能。
2. SO2
SO2 的毒化作用是 NO 催化氧化很严重的问题之一，SO2 氧化成 SO3，而
SO3 不仅会占据催化剂吸附 NO 的活性中心，而且会在催化剂表面形成硫酸盐物
种，从而降低 NO 催化氧化的活性。除此之外，SO2 的引入也会改变硝酸盐形成
的种类。Lin Fawei 等制备了一系列 CeO2-MnOx 催化剂用于 NO 氧化，在 SO2
存在的情况下，NO 转化率在 400 min 内从 92% 降低到 22%。Tang Nian 等也提
到了在 SO2 存在下，MnOx/TiO2 催化剂上的催化活性降低，而且在撤除 SO2 后，
活性也不能恢复到初始水平，因为 SO2 能以硫酸盐的形式永久占据 Mn 活性
位。Chen Zhihang 等发现 Cr 掺杂 MnOx 催化剂的抗硫性和催化活性都能得到很
大提高，因为催化剂中 Cr 与 Mn 之间存在的较高的氧化还原电位。Zhang Lei 等
报道了 MnxCo3-xO4 催化剂显示出较好的抗 SO2 能力，原因是催化剂表面存在
182
