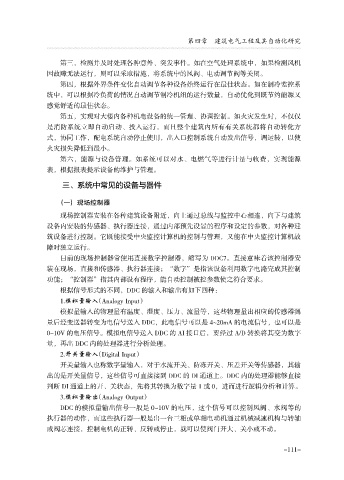

第四章 建筑电气工程及其自动化研究

第三，检测并及时处理各种意外、突发事件。如在空气处理系统中，如果检测风机
因故障无法运行，则可以采取措施，将系统中的风阀、电动调节阀等关闭。
第四，根据外界条件变化自动调节各种设备始终运行在最佳状态。如在制冷监控系
统中，可以根据冷负荷的情况自动调节制冷机组的运行数量，自动优化到既节约能源又
感觉舒适的最佳状态。
第五，实现对大楼内各种机电设备的统一管理、协调控制。如火灾发生时，不仅仅
是消防系统立即自动启动、投入运行，而且整个建筑内所有有关系统都将自动转化方
式，协同工作，配电系统自动停止使用，出入口控制系统自动发出信号，调运转，以使
火灾损失降低到最小。
第六，能源与设备管理。如系统可以对水、电燃气等进行计量与收费，实现能源

表，根据报表提示设备的维护与管理。

三、系统中常见的设备与器件

（一） 现场控制器

现场控制器安装在各种建筑设备附近，向上通过总线与监控中心相连，向下与建筑
设备内安装的传感器、执行器连接，通过内部预先设置的程序和设定的参数，对各种建
筑设备进行控制。它既能接受中央监控计算机的控制与管理，又能在中央监控计算机故
障时独立运行。
目前的现场控制器常使用直接数字控制器，缩写为 DDC7。直接意味着该控制器安
装在现场，直接和传感器、执行器连接；“数字”是指该设备利用数字电路完成其控制
功能；“控制器”指其内部设有程序，能自动控制被控参数使之符合要求。
根据信号形式的不同，DDC 的输入和输出有如下四种：
1.模拟量输入（Analogy Input）
模拟量输入的物理量有温度、湿度、压力、流量等，这些物理量出相应的传感器测

量后经变送器转变为电信号送入 DDC，此电信号可以是 4~20mA 的电流信号，也可以是
0~10V 的电压信号。模拟电信号送入 DDC 的 AI 接口后，要经过 A/D 转换将其变为数字
量，再出 DDC 内的处理器进行分析处理。
2.开关量输入（Digital Input）
开关量输入也称数字量输入，对于水流开关、防冻开关、压差开关等传感器，其输
出的是开关量信号，这些信号可直接接到 DDC 的 DI 通道上。DDC 内的处理器能够直接
判断 DI 通道上的开、关状态，先将其转换为数字量 1 或 0，进而进行逻辑分析和计算。
3.模拟量输出（Analogy Output）
DDC 的模拟量输出信号一般是 0~10V 的电压，这个信号可以控制风阀、水阀等的
执行器的动作，而这些执行器一般是出一台三相或单相电动机通过机械减速机构与转轴

或阀芯连接，控制电机的正转、反转或停止，就可以使阀门开大、关小或不动。

- 111-
