第九章 电力工程及其自动化研究
利用光纤收发器组成光纤通信网是一种经济的组网方式，其优点是延长了传统
RS232/485 的传输距离并且支持环网保护协议，施工简单，但其通信速率一般在
120kbps 以下，并且不具备抗多点失效能力，因此应用于规模较小并且投资不大的场合。
（2）综合数据光端机
综合数据光端机根据组网规模不同，可以分为两种。一种为小型数据光端机，该光
端机的组网方式是基于 PDH 或厂家私有的传输协议，实现小容量光端机组网。一套光
端机可以提供 1~2 个以太网接口和多个串口，并通过光接口组建小型环网，业务保护能
力和 QoS 机制很弱。另一种是基于 MSTP 的大容量综合数据光端机，该光端机基于
MSTP 平台可以组成的光纤自愈环网等多种网络拓扑结构，如下图 9-2 所示。

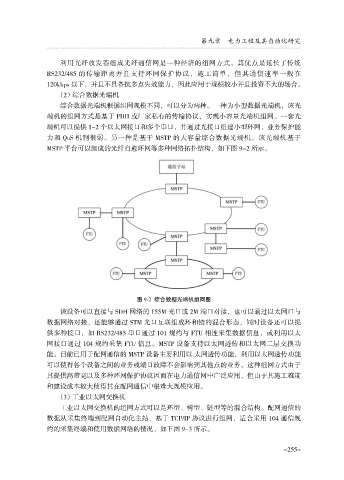

图 9-2 综合数据光端机组网图
该设备可以直接与 SDH 网络的 155M 光口或 2M 端口对接，也可以通过以太网口与
数据网络对接，还能够通过 STM 光口互联组成环和链的混合形态，同时设备还可以提
供多种接口，如 RS232/485 串口通过 101 规约与 FTU 相连采集数据信息，或利用以太
网接口通过 104 规约采集 FTU 信息。MSTP 设备支持以太网透传和以太网二层交换功
能。目前已用于配网通信的 MSTP 设备主要利用以.太网透传功能，利用以太网透传功能
可以使得各个设备之间的业务或端口故障不会影响到其他点的业务。这种组网方式由于
其提供高带宽以及多种环网保护协议因而在电力通信网中广泛应用，但由于其施工难度
和建设成本较大使得其在配网通信中很难大规模应用。
（3）工业以太网交换机
工业以太网交换机的组网方式可以是环型、树型、链型等的混合结构。配网通信的
数据从采集终端到配网自动化主站，基于 TCP/IP 协议进行组网，适合采用 104 通信规
约的采集终端和使用数据网络的情况，如下图 9-3 所示。
