电气自动化下电力生产技术及安全管理

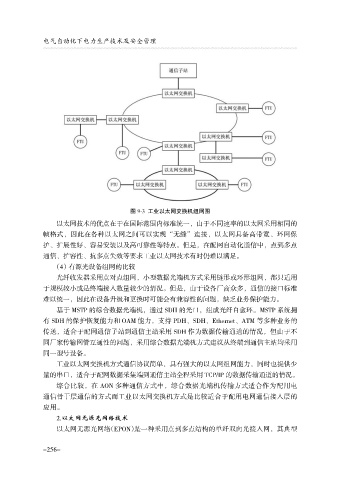

图 9-3 工业以太网交换机组网图
以太网技术的优点在于在国际范围内标准统一，由于不同速率的以太网采用相同的
帧格式，因此在各种以太网之间可以实现“无缝”连接，以太网具备高带宽、环网保
护、扩展性好、容易安装以及高可靠性等特点。但是，在配网自动化通信中，点到多点

通信、扩容性、抗多点失效等要求工业以太网技术有时仍难以满足。
（4）有源光设备组网的比较
光纤收发器采用点对点组网，小型数据光端机方式采用链形或环形组网，都只适用
于规模较小或是终端接入数量较少的情况。但是，由于设备厂商众多，通信的接口标准
难以统一，因此在设备升级和更换时可能会有兼容性的问题，缺乏业务保护能力。
基于 MSTP 的综合数据光端机，通过 SDH 的光口，组成光纤自愈环。MSTP 系统拥
有 SDH 的保护恢复能力和 OAM 能力，支持 PDH、SDH、Ethernet、ATM 等多种业务的
传送，适合于配网通信子站到通信主站采用 SDH 作为数据传输通道的情况，但由于不
同厂家传输网管互通性的问题，采用综合数据光端机方式建议从终端到通信主站均采用

同一型号设备。
工业以太网交换机方式通信协议简单，具有强大的以太网组网能力，同时也提供少
量的串口，适合于配网数据采集端到通信主站全程采用 TCP/IP 的数据传输通道的情况。
综合比较，在 AON 多种通信方式中，综合数据光端机传输方式适合作为配用电
通信骨干层通信的方式而工业以太网交换机方式是比较适合于配用电网通信接入层的
应用。
2.以太网无源光网络技术

以太网无源光网络（EPON）是一种采用点到多点结构的单纤双向光接入网，其典型
