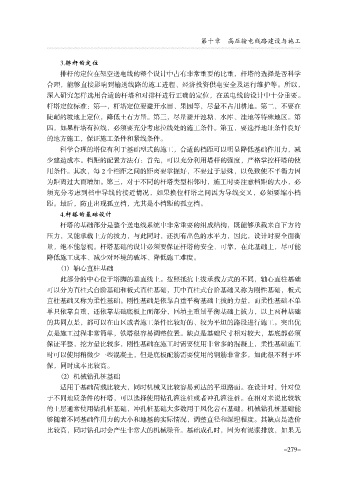

第十章 高压输电线路建设与施工

3.排杆的定位
排杆的定位在架空送电线的整个设计中占有非常重要的比重，杆塔的选择是否科学
合理，能够直接影响到输送线路的施工进程、经济投资供电安全及运行维护等。所以，
深入研究怎样选用合适的杆塔和对排杆进行正确的定位，在送电线的设计中十分重要。
杆塔定位标准：第一，杆塔定位要避开水田、果园等，尽量不占用耕地。第二，不要在
陡峭的坡地上定位，降低土石方量。第三，尽量避开池塘、水库、洼地等特殊地区。第
四，如果杆塔有拉线，必须要充分考虑拉线处的施工条件。第五，要选择地址条件良好
的地方施工，保证施工条件和紧线条件。

科学合理的塔位有利于基础型式的施工，合适的档距可以明显降低基础作用力，减
少建造成本。档距的配置方法有：首先，可以充分利用塔杆的强度，严格掌控杆塔的使
用条件。其次，每 2 个档距之间的距离要掌握好，不要过于悬殊，以免致使不平衡力因
为距离过大而增加。第三，对于不同的杆塔类型相邻时，施工时要注意档距的大小，必
须充分考虑到档中导线的接近情况，如果换位杆塔之间因为导线交叉，必须要缩小档
距。最后，防止出现孤立档，尤其是小档距的孤立档。
4.杆塔的基础设计

杆塔的基础部分是整个送电线系统中非常重要的组成结构，既能够承载来自下方的
压力，又能承载上方的拔力，与此同时，还拥有出色的水平力，因此，设计时要全面衡
量，绝不能忽视。杆塔基础的设计必须要保证杆塔的安全、可靠，在此基础上，尽可能
降低施工成本、减少对环境的破坏、降低施工难度。
（1） 轴心直柱基础
此部分的中心位于塔脚的垂直线上。按照抵抗上拔承载方式的不同，轴心直柱基础
可以分为直柱式台阶基础和板式直柱基础，其中直柱式台阶基础又称为刚性基础，板式
直柱基础又称为柔性基础。刚性基础是依靠自重平衡基础上拔的力量，而柔性基础不单
单只依靠自重，还依靠基础底板上面部分，回填土重量平衡基础上拔力，以上两种基础

的共同点是，都可以在山区或者施工条件比较好的、较为平坦的路段进行施工。突出优
点是施工过程非常简单，铁塔很容易调整位置。缺点是基础尺寸相对较大，基底部必须
保证平整，挖方量比较多，刚性基础在施工时需要使用非常多的混凝土，柔性基础施工
时可以使用稍微少一些混凝土，但是底板配筋需要使用的钢筋非常多，如此很不利于环
保，同时成本比较高。
（2） 机械钻孔桩基础
适用于基础荷载比较大，同时机械又比较容易到达的平坦路面。在设计时，针对位

于不同地质条件的杆塔，可以选择使用钻孔灌注桩或者冲孔灌注桩。在相对来说比较软
的土层通常使用钻孔桩基础，冲孔桩基础大多数用于风化岩石基础。机械钻孔桩基础能
够随着不同基础作用力的大小和地基的实际情况，调整直径和深埋程度。其缺点是造价
比较高，同时钻孔时会产生非常大的机械噪音。基础成孔时，因为有泥浆排放，如果无

- 279-
