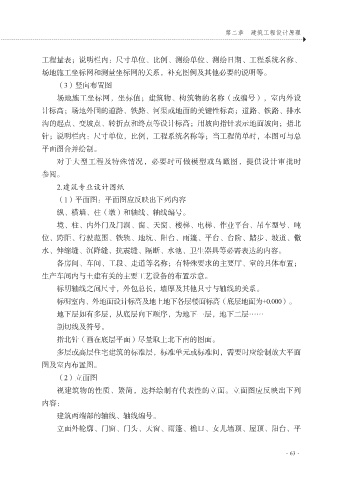

第二章 建筑工程设计原理

工程量表；说明栏内：尺寸单位、比例、测绘单位、测绘日期、工程系统名称、
场地施工坐标网和测量坐标网的关系，补充图例及其他必要的说明等。
（3）竖向布置图

场地施工坐标网，坐标值；建筑物、构筑物的名称（或编号），室内外设
计标高；场地外围的道路、铁路、河渠或地面的关键性标高；道路、铁路、排水
沟的起点、变坡点、转折点和终点等设计标高；用坡向指针表示地面坡向；指北
针；说明栏内：尺寸单位，比例，工程系统名称等；当工程简单时，本图可与总

平面图合并绘制。
对于大型工程及特殊情况，必要时可做模型或鸟瞰图，提供设计审批时
参阅。
2.建筑专业设计图纸

（1）平面图：平面图应反映出下列内容
纵、横墙、柱（墩）和轴线、轴线编号。
境、柱、内外门及门洞、窗、天窗、楼梯、电梯、作业平台、吊车型号、吨
位、跨距、行驶范围、铁轨、地坑、阳台、雨篷、平台、台阶、踏步、坡道、儆

水、伸缩缝、沉降缝、抗震缝、隔断、水池、卫生器具等必需表达的内容。
各房间、车间、工段、走道等名称；有特殊要求的主要厅、室的具体布置；
生产车间内与土建有关的主要工艺设备的布置示意。
标明轴线之间尺寸，外包总长，墙厚及其他只寸与轴线的关系。

标明室内、外地面设计标高及地上地下各层楼面标高（底层地面为+0.000）。
地下层如有多层，从底层向下顺序，为地下一层，地下二层……
剖切线及符号。
指北针（画在底层平面）尽量取上北下南的图面。

多层或高层住宅建筑的标准层，标准单元或标准间，需要时应绘制放大平面
图及室内布置图。
（2）立面图
视建筑物的性质、繁简，选择绘制有代表性的立面。立面图应反映出下列

内容：
建筑两端部的轴线、轴线编号。
立面外轮廓、门窗、门头、天窗、雨篷、檐口、女儿墙顶、屋顶、阳台、平
