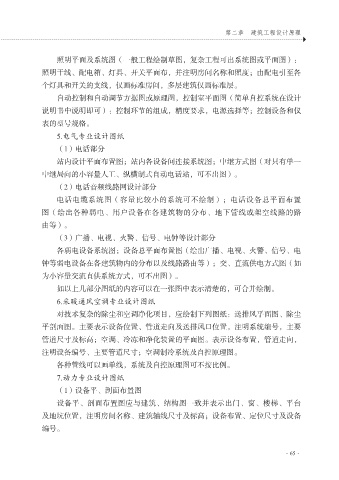

第二章 建筑工程设计原理

照明平面及系统图（一般工程绘制草图，复杂工程可出系统图或平面图）：
照明干线、配电箱、灯具、开关平面布，并注明房间名称和照度；由配电引至各
个灯具和开关的支线，仅画标准房间，多层建筑仅画标准层。

自动控制和自动调节方据图或原理图，控制室平面图（简单自控系统在设计
说明书中说明即可）：控制环节的组成，精度要求，电源选择等；控制设备和仪
表的型号规格。
5.电气专业设计图纸

（1）电话部分
站内设计平面布置图；站内各设备间连接系统图；中继方式图（对只有单一
中继局向的小容量人工、纵横制式自动电话站，可不出图）。
（2）电话音频线路网设计部分

电话电缆系统图（容量比较小的系统可不绘制）；电话设备总平面布置
图（绘出各种弱电、用户设备在各建筑物的分布、地下管线或架空线路的路
由等）。
（3）广播、电视、火警、信号、电钟等设计部分

各弱电设备系统图；设备总平面布置图（绘出广播、电视、火警、信号、电
钟等弱电设备在各建筑物内的分布以及线路路由等）；交、直流供电方式图（如
为小容量交流直供系统方式，可不出图）。
如以上几部分图纸的内容可以在一张图中表示清楚的，可合并绘制。

6.采暖通风空调专业设计图纸
对技术复杂的除尘和空调净化项目，应绘制下列图纸：送排风平面图、除尘
平剖面图。主要表示设备位置、管道走向及送排风口位置，注明系统编号，主要
管道尺寸及标高；空调、冷冻和净化装置的平面图。表示设备布置，管道走向，

注明设备编号、主要管道尺寸；空调制冷系统及自控原理图。
各种管线可以画单线，系统及自控原理图可不按比例。
7.动力专业设计图纸
（1）设备平、剖面布置图

设备平、剖面布置图应与建筑、结构图一致并表示出门、窗、楼梯、平台
及地坑位置，注明房间名称、建筑轴线尺寸及标高；设备布置、定位尺寸及设备
编号。

·65·
