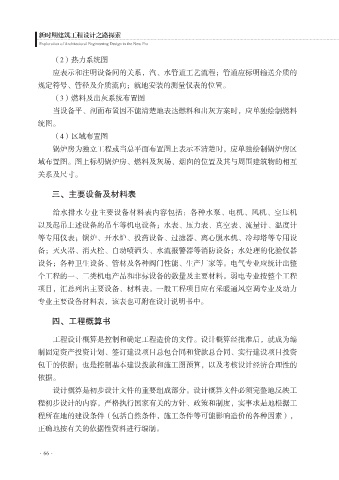

新时期建筑工程设计之路探索
Exploration of Architectural Engineering Design in the New Era

（2）热力系统图
应表示和注明设备间的关系，汽、水管道工艺流程；管道应标明输送介质的
规定符号、管径及介质流向；就地安装的测量仪表的位置。

（3）燃料及出灰系统布置图
当设备平、剖面布置因不能清楚地表达燃料和出灰方案时，应单独绘制燃料
统图。
（4）区域布置图

锅炉房为独立工程或当总平面布置图上表示不清楚时，应单独绘制锅炉房区
域布置图。图上标明锅炉房、燃料及灰场、烟囱的位置及其与周围建筑物的相互
关系及尺寸。

三、主要设备及材料表

给水排水专业主要设备材料表内容包括：各种水泵、电机、风机、空压机
以及起吊上述设备的吊车等机电设备；水表、压力表、真空表、流量计、温度计
等专用仪表；锅炉、开水炉、投药设备、过滤器、离心脱水机、冷却塔等专用设

备；灭火器、消火栓、自动喷洒头、水流报警器等消防设备；水处理的化验仪器
设备；各种卫生设备、管材及各种阀门性能、生产厂家等。电气专业应统计出整
个工程的一、二类机电产品和非标设备的数量及主要材料。弱电专业按整个工程
项目，汇总列出主要设备、材料表。一般工程项目应有采暖通风空调专业及动力

专业主要设备材料表，该表也可附在设计说明书中。

四、工程概算书

工程设计概算是控制和确定工程造价的文件。设计概算经批准后，就成为编

制固定资产投资计划、签订建设项目总包合同和贷款总合同、实行建设项目投资
包干的依据；也是控制基本建设拨款和施工图预算，以及考核设计经济合理性的
依据。
设计概算是初步设计文件的重要组成部分。设计概算文件必须完整地反映工

程初步设计的内容，严格执行国家有关的方针、政策和制度，实事求是地根据工
程所在地的建设条件（包括自然条件，施工条件等可能影响造价的各种因素），
正确地按有关的依据性资料进行编制。
