Page 150 - 老旧房屋的检测鉴定及加固处理

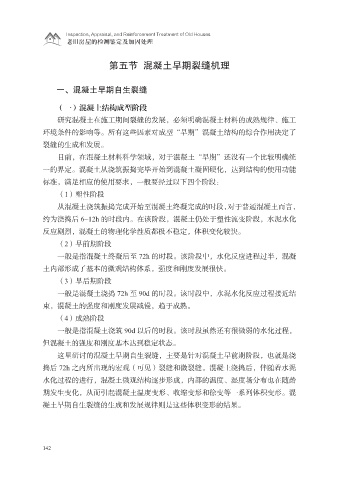

Inspection, Appraisal, and Reinforcement Treatment of Old Houses
老旧房屋的检测鉴定及加固处理

第五节 混凝土早期裂缝机理

一、混凝土早期自生裂缝

（一）混凝土结构成型阶段
研究混凝土在施工期间裂缝的发展，必须明确混凝土材料的成熟规律、施工
环境条件的影响等。所有这些因素对成型“早期”混凝土结构的综合作用决定了

裂缝的生成和发展。
目前，在混凝土材料科学领域，对于混凝土“早期”还没有一个比较明确统
一的界定。混凝土从浇筑振捣完毕开始到混凝土凝固硬化，达到结构的使用功能
标准，满足相应的使用要求，一般要经过以下四个阶段：
（1）塑性阶段

从混凝土浇筑振捣完成开始至混凝土终凝完成的时段，对于普通混凝土而言，
约为浇捣后 6~12h 的时段内。在该阶段，混凝土仍处于塑性流变阶段，水泥水化
反应剧烈，混凝土的物理化学性质都极不稳定，体积变化较快。

（2）早前期阶段
一般是指混凝土终凝后至 72h 的时段。该阶段中，水化反应进程过半，混凝
土内部形成了基本的微观结构体系，强度和刚度发展很快。
（3）早后期阶段
一般是混凝土浇捣 72h 至 90d 的时段。该时段中，水泥水化反应过程接近结

束，混凝土的强度和刚度发展减慢，趋于成熟。
（4）成熟阶段
一般是指混凝土浇筑 90d 以后的时段。该时段虽然还有很微弱的水化过程，

但混凝土的强度和刚度基本达到稳定状态。
这里研讨的混凝土早期自生裂缝，主要是针对混凝土早前期阶段，也就是浇
捣后 72h 之内所出现的宏观（可见）裂缝和微裂缝。混凝土浇捣后，伴随着水泥
水化过程的进行，混凝土微观结构逐步形成，内部的温度、湿度场分布也在随龄
期发生变化，从而引起混凝土温度变形、收缩变形和徐变等一系列体积变形。混

凝土早期自生裂缝的生成和发展规律则是这些体积变形的结果。

142
