Page 154 - 老旧房屋的检测鉴定及加固处理

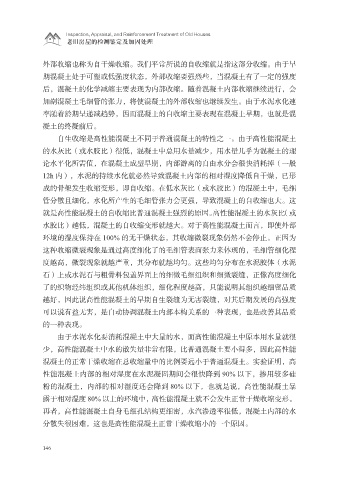

Inspection, Appraisal, and Reinforcement Treatment of Old Houses
老旧房屋的检测鉴定及加固处理

外部收缩也称为自干燥收缩。我们平常所说的自收缩就是指这部分收缩。由于早
期混凝土处于可塑或低强度状态，外部收缩要强烈些，当混凝土有了一定的强度
后，混凝土的化学减缩主要表现为内部收缩。随着混凝土内部收缩继续进行，会

加剧混凝土毛细管的张力，将使混凝土的外部收缩也继续发生。由于水泥水化速
率随着龄期呈递减趋势，因而混凝土的自收缩主要表现在混凝土早期，也就是混
凝土的终凝前后。
自生收缩是高性能混凝土不同于普通混凝土的特性之一。由于高性能混凝土

的水灰比（或水胶比）很低，混凝土中总用水量减少，用水量几乎为混凝土的理
论水平化所需值，在混凝土成型早期，内部游离的自由水分会很快消耗掉（一般
12h 内），水泥的持续水化就必然导致混凝土内部的相对湿度降低自干燥，已形
成的骨架发生收缩变形，即自收缩。在低水灰比（或水胶比）的混凝土中，毛细

管分散且细化，水化所产生的毛细管张力会更强，导致混凝土的自收缩也大。这
就是高性能混凝土的自收缩比普通混凝土强烈的原因。高性能混凝土的水灰比（或
水胶比）越低，混凝土的自收缩变形就越大。对于高性能混凝土而言，即使外部
环境的湿度保持在 100% 的无干燥状态，其收缩微裂现象仍然不会停止。正因为

这种收缩微裂现象是通过高度细化了的毛细管表面张力来体现的，毛细管细化程
度越高，微裂现象就越严重，其分布就越均匀。这些均匀分布在水泥胶体（水泥
石）上或水泥石与粗骨料包盖界面上的细微毛细组织和细微裂缝，正像高度细化
了的织物经纬组织或其他机体组织，细化程度越高，只能说明其组织越细密品质

越好，因此说高性能混凝土的早期自生裂缝为无害裂缝，对其后期发展的高强度
可以说有益无害，是自动协调混凝土内部本构关系的一种表现，也是改善其品质
的一种表现。
由于水泥水化要消耗混凝土中大量的水，而高性能混凝土中原本用水量就很

少，高性能混凝土中水的散失量非常有限，比普通混凝土要小得多，因此高性能
混凝土的正常干燥收缩在总收缩量中的比例要远小于普通混凝土。实验证明，高
性能混凝土内部的相对湿度在水泥凝固期间会很快降到 90% 以下，掺用较多硅
粉的混凝土，内部的相对湿度还会降到 80% 以下，也就是说，高性能混凝土暴

露于相对湿度 80% 以上的环境中，高性能混凝土就不会发生正常干燥收缩变形。
再者，高性能混凝土自身毛细孔结构更细密，水汽渗透率很低，混凝土内部的水
分散失很困难，这也是高性能混凝土正常干燥收缩小的一个原因。

146
