Page 148 - 老旧房屋的检测鉴定及加固处理

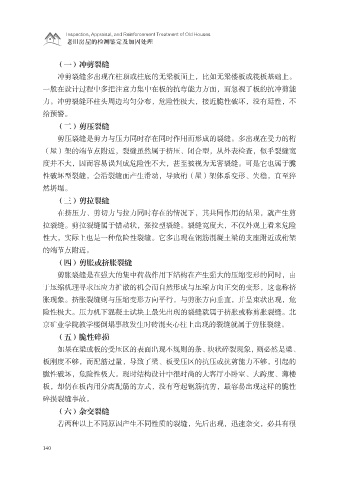

Inspection, Appraisal, and Reinforcement Treatment of Old Houses
老旧房屋的检测鉴定及加固处理

（一）冲剪裂缝
冲剪裂缝多出现在柱顶或柱底的无梁板面上，比如无梁楼板或筏板基础上。
一般在设计过程中多把注意力集中在板的抗弯能力方面，而忽视了板的抗冲剪能

力。冲剪裂缝环柱头周边均匀分布，危险性极大，接近脆性破坏，没有延性，不
给预警。
（二）剪压裂缝
剪压裂缝是剪力与压力同时存在同时作用而形成的裂缝。多出现在受力的桁

（屋）架的端节点附近，裂缝虽然属于挤压、闭合型，从外表检查，似乎裂缝宽
度并不大，因而容易误判成危险性不大，甚至被视为无害裂缝。可是它也属于脆
性破坏型裂缝，会沿裂缝面产生滑动，导致桁（屋）架体系变形、失稳，直至猝
然坍塌。

（三）剪拉裂缝
在挤压力、剪切力与拉力同时存在的情况下，其共同作用的结果，就产生剪
拉裂缝。剪拉裂缝属于错动状，张拉型裂缝。裂缝宽度大，不仅外观上看来危险
性大，实际上也是一种危险性裂缝。它多出现在钢筋混凝土梁的支座附近或桁架

的端节点附近。
（四）剪胀或挤胀裂缝
剪胀裂缝是在强大的集中荷载作用下结构在产生强大的压缩变形的同时，由
于压缩机理寻求压应力扩散的机会而自然形成与压缩方向正交的变形，这也称挤

胀现象。挤胀裂缝则与压缩变形方向平行，与剪胀方向垂直，并呈束状出现，危
险性极大。压力机下混凝土试块上最先出现的裂缝就属于挤胀或称剪胀裂缝。北
京矿业学院教学楼倒塌事故发生时砖混夹心柱上出现的裂缝就属于剪胀裂缝。
（五）脆性碎损

如果在梁或板的受压区的表面出现不规则的条、块状碎裂现象，则必然是梁、
板刚度不够，而配筋过量，导致了梁、板受压区的抗压或抗剪能力不够，引起的
脆性破坏，危险性极大。现时结构设计中很时尚的大客厅小卧室、大跨度、薄楼
板，却仍在板内用分离配筋的方式，没有弯起钢筋抗剪，最容易出现这样的脆性

碎损裂缝事故。
（六）杂交裂缝
若两种以上不同原因产生不同性质的裂缝，先后出现，迅速杂交，必具有很

140
